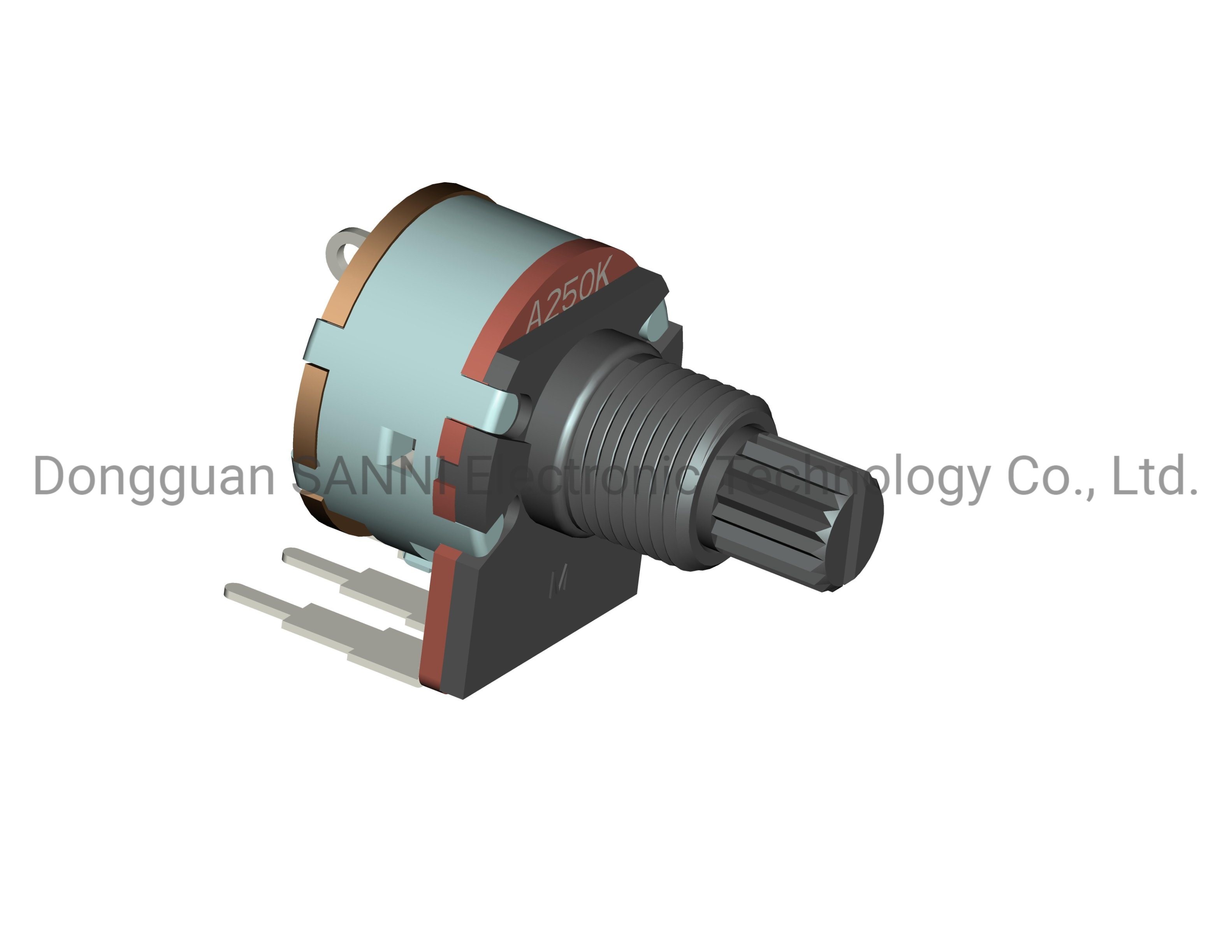

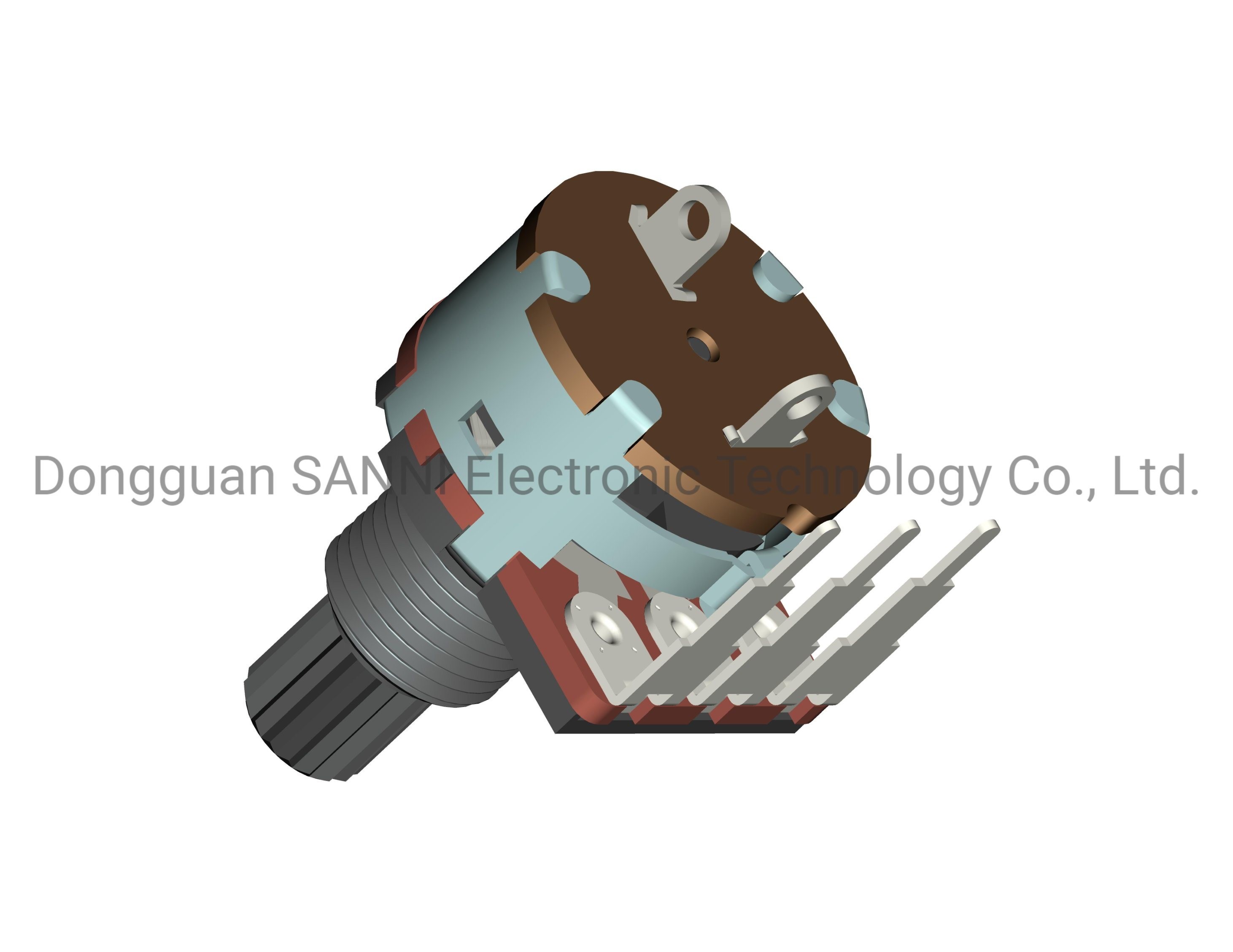

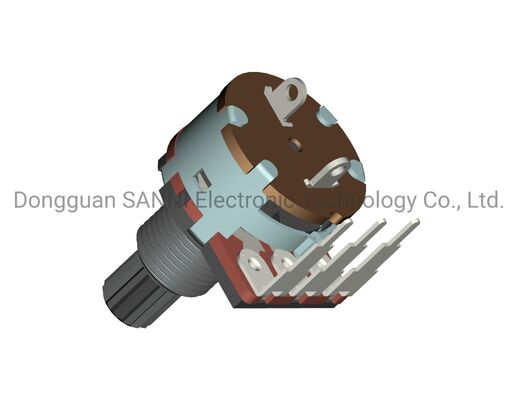

RV16801NS potencjometr obrotowy 16mm potencjometr z plastikowym wałkiem z przełącznikiem obrotowym
StosowaniePotencjometr obrotowy
Potencjometr obrotowy nadaje się głównie do produktów komunikacyjnych, samochodowego wzmacniacza mocy, audio multimedialnego i innego sprzętu elektronicznego, ale może również używaćwyposażenie medyczne,AGD. Jego główne funkcje to: regulacja głośności, regulacja natężenia światła, wybór menu, regulacja prędkości, regulacja temperatury itp.
CechyoFPotencjometr obrotowy
Dobra skuteczność uszczelniania
Używając plastikowej struktury uszczelniającej, może skutecznie radzić sobie ze spawaniem falowym.
Można wybrać przełącznik push-pull lub przełącznik obrotowy.
Może być z pozycjonowaniem.
Długość i kształt wału można regulować.
Różnorodne metody montażu do wyboru.
Specyfikacja potencjometru obrotowego
| 1. Charakterystyki mechaniczne |
| Siła ogranicznika obrotów |
Min: 6,0 kgf |
| Całkowity kąt obrotu |
300o±5o |
| Całkowity moment obrotowy |
20-200gf.cm |
| Kluczowa siła push-pull |
Min: 8 kgf |
| Wibracja |
10 do 55 do 10 Hz/min. Amplituda wynosi 1,5 mm dla wszystkich częstotliwości w kierunku 3 XY i Z oraz odpowiednio przez 2 godziny. |
| Siła końcowa |
5N przez 1 minutę |
| 2. Charakterystyki elektryczne |
| Całkowity opór |
500Ω-2MΩ |
| Całkowita tolerancja oporu |
50Ω~10KΩ:±30%/10KΩ~500KΩ:±20%/500KΩ~2MΩ:±30% |
| Opór szczątkowy |
R≤10KΩ: 10ΩMaks./10KΩ<R>500KΩ:20ΩMaks./R≥500KΩ Nominalna rezystancja całkowita 0,1% lub mniej |
| Moc znamionowa |
Stożek liniowy: 0,05 W, stożek audio 0,025 W |
| Rezystancja izolacji |
min. 100MΩ250 V prądu stałego |
| Odporność na napięcie |
250 V AC przez 1 minutę |
| Maksymalne napięcie robocze |
50 V AC/10 V DC |
| 3. Charakterystyka przełącznika |
| Typ przełącznika |
SPST |
| Moc znamionowa |
1A 16V prądu stałego |
| Przełącz moment obrotowy |
500 gf.cm Maks |
| Przełącz kąt |
40oMaks |
| Żywotność eksploatacyjna bez obciążenia |
15000 cykli 100mΩ Maks |
| Żywotność z obciążeniem: zgodnie z oceną |
15000 cykli 200mΩ Maks |
| Początkowa rezystancja styku |
100mΩ maks |
| Rezystancja izolacji |
min. 100MΩ250 V prądu stałego |
| Odporność na napięcie |
300 V AC przez 1 minutę |
| 4. Efektywność środowiskowa |
| Zakres temperatury pracy |
-10oC do +70oC |
| Zakres temperatur przechowywania |
-40oC do +85oC |
| 5. Wartość odniesienia ciepła spawania |
| Odniesienie do lutowania ręcznego |
260oC-280oC±10oC/3+1S |
