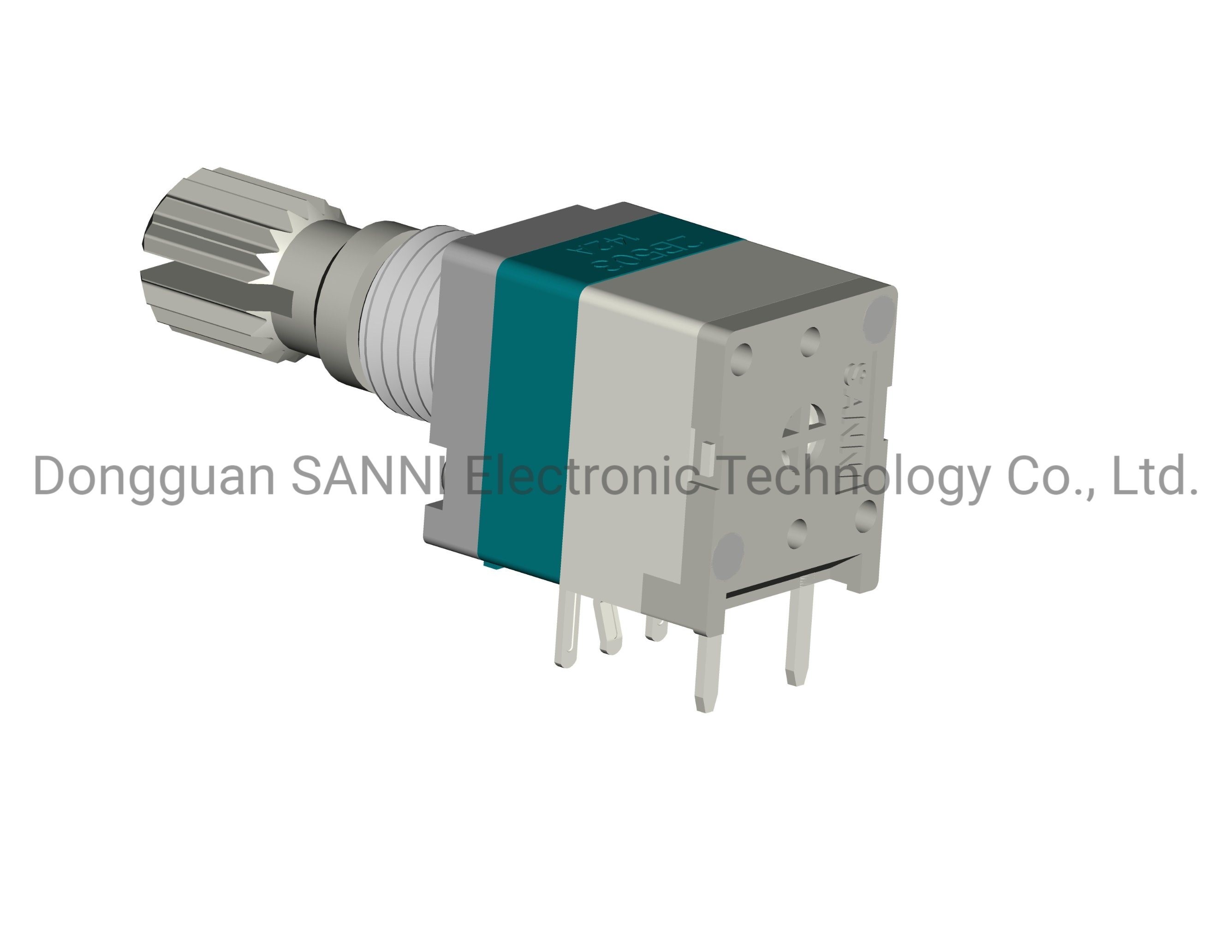

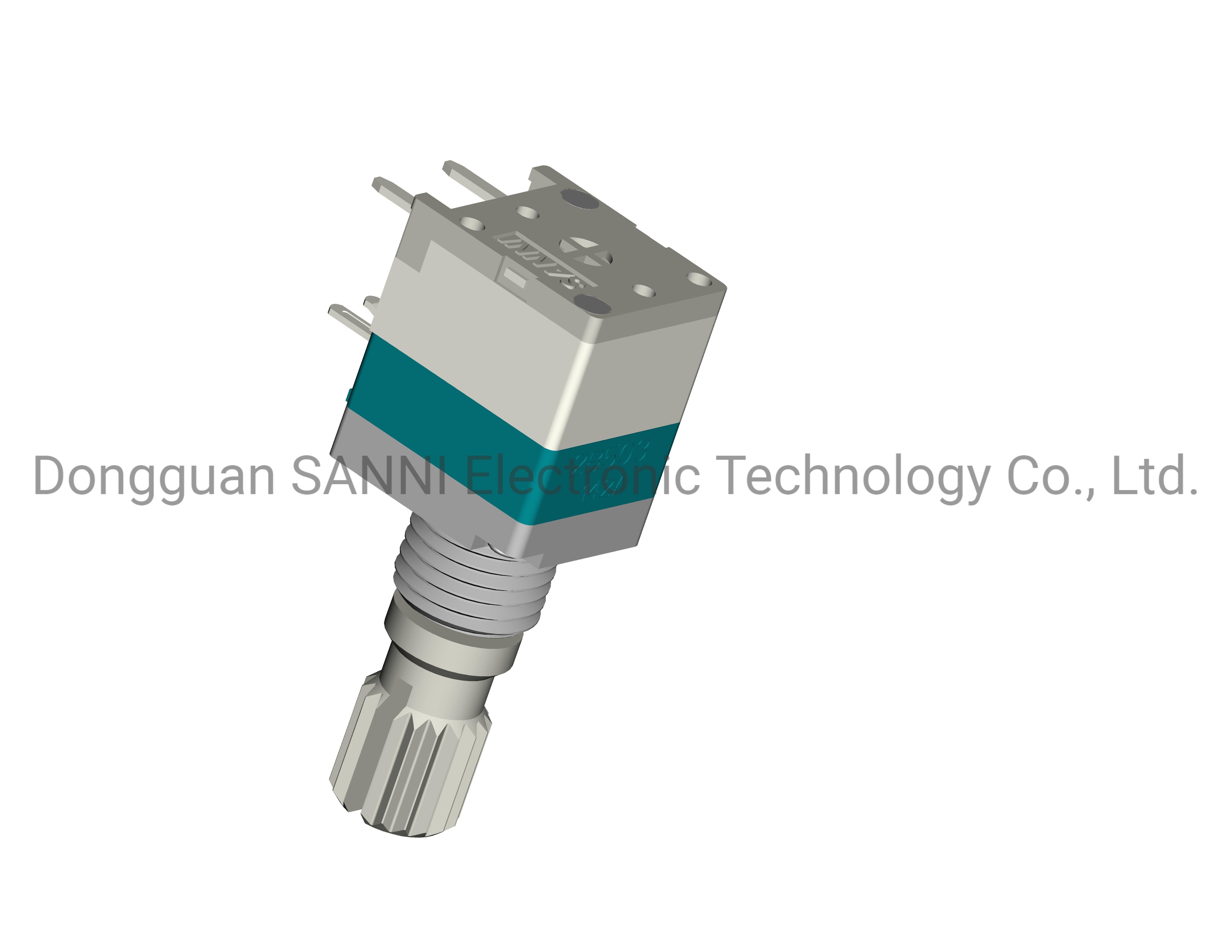

Model nr.: | RV9110NMKQ | Kształt: | Kwadrat |
---|---|---|---|
Stożek: | Logarytmiczny lub liniowy | Marka: | SANNI |
przełącznik: | Przełącznik wciskany | Materiał: | Metalowe i plastikowe |
Próbki: | Bezpłatna próbka z wysyłką za pobraniem | Dostosowywanie: | Dostępne | Dostosowane żądanie |
Podkreślić: | Potencjometr obrotowy z metalowym wałem,potencjometr obrotowy z przełącznikiem wciskanym,potencjometr pojedynczej jednostki z przełącznikiem wciskanym |
OpisPotencjometr obrotowy
Obrotowy potencjometr jest regulowanym rezystorem elektrycznym, który przesuwa się po rezystorach za pomocą szczotki i uzyskuje napięcie wyjściowe związane z napięciem wejściowym w obwodzie.
StosowaniePotencjometr obrotowy
Potencjometr obrotowy nadaje się głównie do produktów komunikacyjnych, audio multimedialnego, samochodowego wzmacniacza mocy,krótkofalówka,I inny sprzęt elektroniczny, ale może również służyć do sprzętu gospodarstwa domowego, sprzętu medycznego.Jego główne funkcje to: regulacja głośności, regulacja natężenia światła, wybór menu, regulacja prędkości, regulacja temperatury itp.
Charakterystyka produktu
1. Charakterystyki mechaniczne | |
Całkowity kąt obrotu | 300o±5o |
Siła ogranicznika obrotów | Min: 4 kgf |
Całkowity moment obrotowy | 10-150 gf.cm |
Kluczowa siła push-pull | Min: 8 kgf |
Siła końcowa | 5N przez 1 minutę |
chybotanie klucza | Maks.: 0,6*L/20mm PP |
2. Charakterystyki elektryczne | |
Całkowity opór | 200Ω-2MΩ |
Całkowita tolerancja oporu | 200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
Opór szczątkowy | 20ΩMaks. |
Rezystancja izolacji | min. 100MΩ250 V prądu stałego |
Moc znamionowa | Stożek liniowy: 0,05 W, stożek audio 0,025 W |
Hałas | 100mV Maks |
Odporność na napięcie | 100 V AC przez 1 minutę |
Maksymalne napięcie robocze | 50 V AC/20 V DC |
Błąd grupy mający zastosowanie do części jednostki podwójnej do celów regulacji głośności dźwięku | -40 dB do 0 dB: maks. 3 dB(Kompatybilny z pojazdami:-60dB do 0dB: 1,5dB maks.) |
3. Charakterystyka przełącznika | |
Typ przełącznika | Przełącznik wciskany |
Moc znamionowa | 1A 16V prądu stałego |
Przełącz moment obrotowy | 500 gf.cm Maks |
Zmień podróż | 0,5 mm |
Żywotność eksploatacyjna bez obciążenia | 15000 cykli 100mΩ Maks |
Żywotność z obciążeniem: zgodnie z oceną | 15000 cykli 200mΩ Maks |
Początkowa rezystancja styku | 100mΩ maks |
Rezystancja izolacji | min. 100MΩ250 V prądu stałego |
Odporność na napięcie | 300 V AC przez 1 minutę |
4. Efektywność środowiskowa | |
Zakres temperatury pracy | -10oC do +70oC |
Zakres temperatur przechowywania | -40oC do +85oC |
5. Wartość odniesienia ciepła spawania | |
Lutowanie ręczne | 350oC±10oC/3+1S |
Lutowanie na fali | 260oC±5oC/10±1S |
Nasze Usługi
1. Zaoferuj 1 rok gwarancji
2. w ciągu 24 godzin, aby odpowiedzieć na twoje zapytania
3. Usługa OEM/ODM spełniająca wszystkie Twoje potrzeby
4. Silny zespół badawczo-rozwojowy do wsparcia technicznego
5. Zaoferuj bezpłatną próbkę do testu
