Model nr.: | RV874ANS | Aplikacja: | Walkie Talkie, system komunikacji i inne sterowanie |
---|---|---|---|
Materiał korpusu: | ABS, PC | Materiał wału: | Metal |
Typ wału: | Radełkowane / Typ D / Solid / Dostosuj | Specyfikacja: | 8 mm |
Materiał rezystora: | Rezystor z filmu węglowego | Dostosowywanie: | Dostępne | Dostosowane żądanie |
Podkreślić: | Potencjometr obrotowy z uszczelnieniem metalowym wałem,potencjometr obrotowy Walkie Talkie |

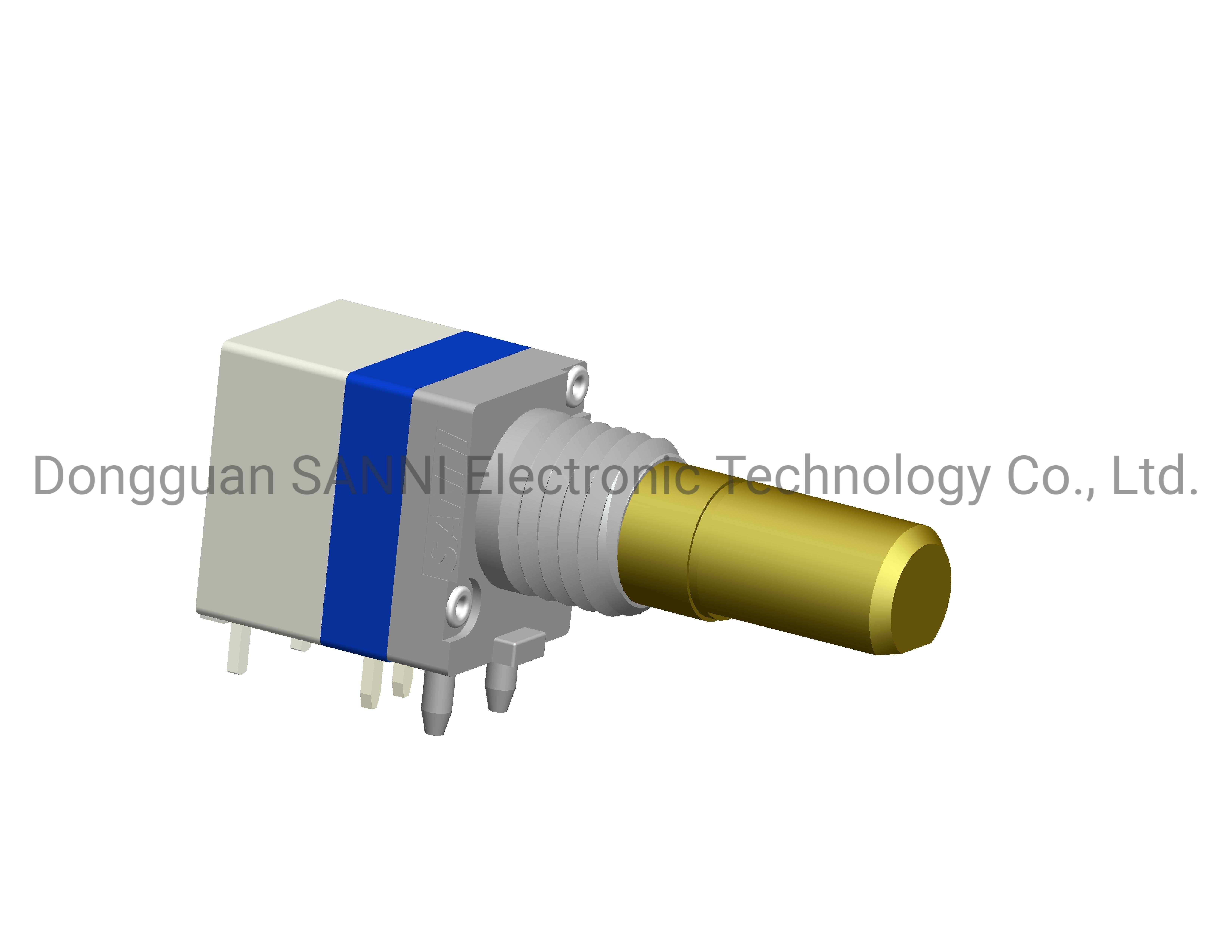

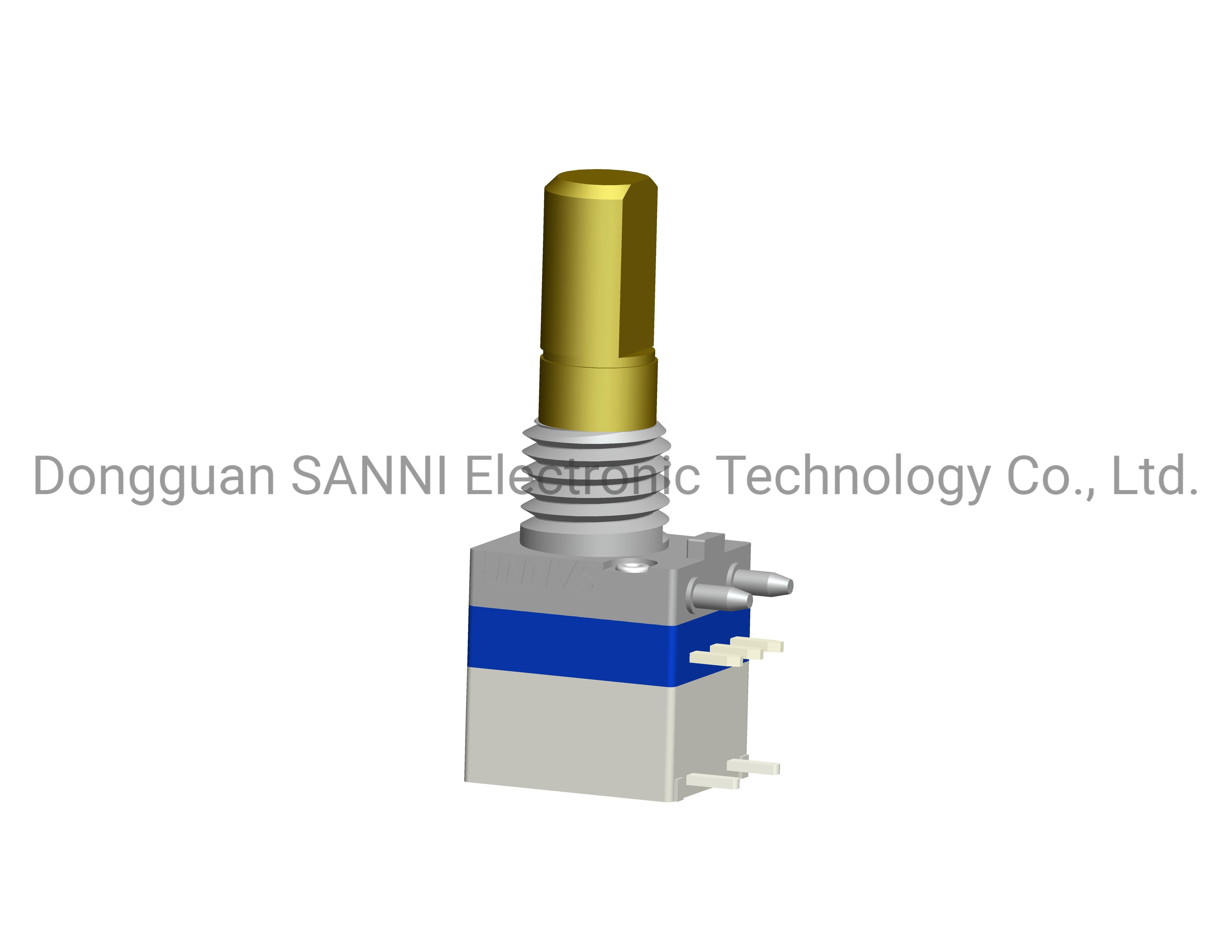

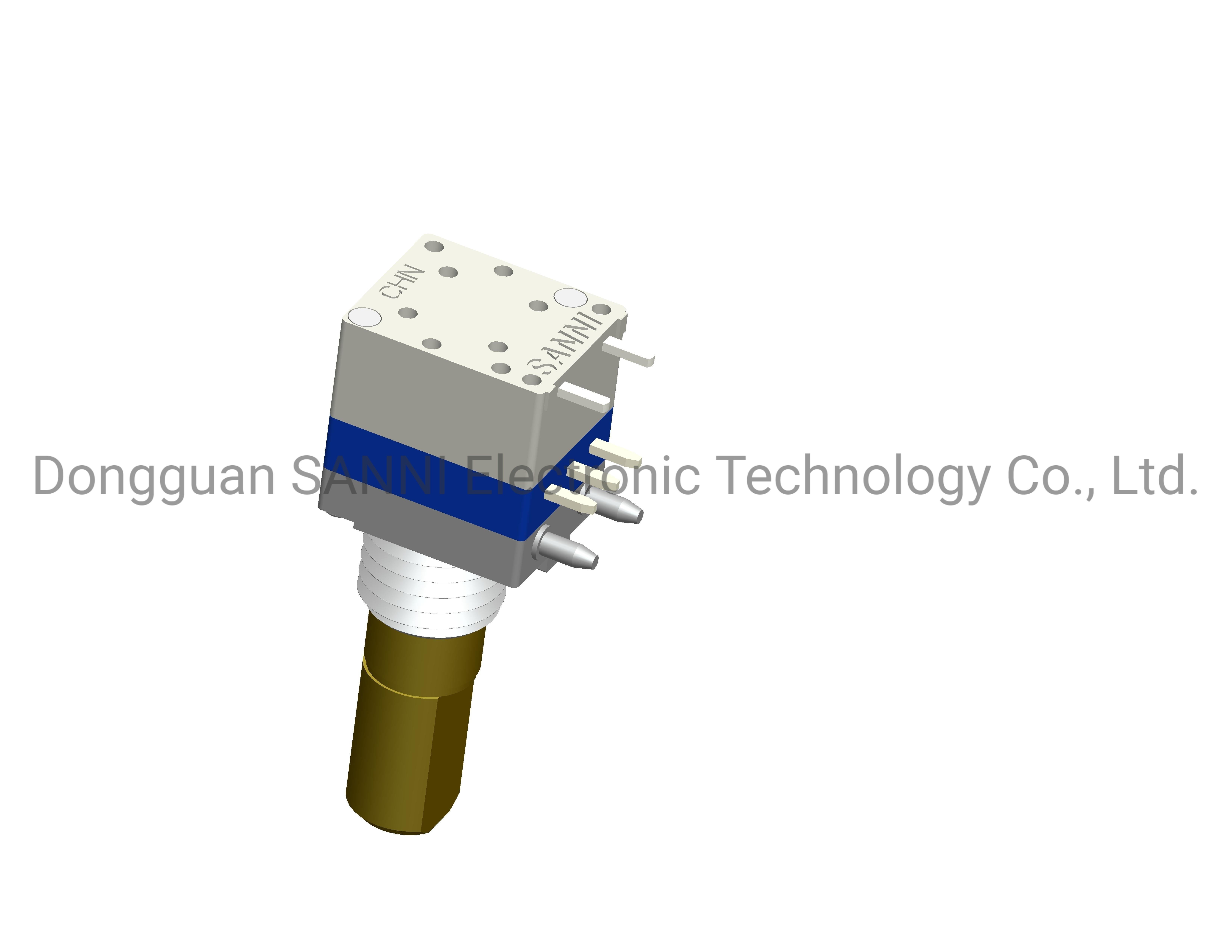

RV874ANS Potencjometr obrotowy z uszczelnieniem metalowym wałem z przełącznikiem do systemu Walkie Talkie
Opis potencjometru obrotowego
Obrotowy potencjometr jest regulowanym rezystorem elektrycznym, który przesuwa się po rezystorach za pomocą szczotki i uzyskuje napięcie wyjściowe związane z napięciem wejściowym w obwodzie.Jest używany głównie do produktów komunikacyjnych, walkie-talkie, samochodowego wzmacniacza mocy, audio multimedialnego, inteligentnego domu, komputerowych urządzeń peryferyjnych itp.
CechyoFPotencjometr obrotowy z przełącznikiem
Używając plastikowej struktury uszczelniającej, może skutecznie radzić sobie ze spawaniem falowym.
Dobra skuteczność uszczelniania.
Obrotowy przełącznik z wyraźnym dźwiękiem kliknięcia.
Długość i kształt wału można regulować.
Różnorodne metody montażu do wyboru.
Specyfikacja produktu
1. Charakterystyka elektryczna | |
Całkowity opór | 200Ω-2MΩ |
Całkowita tolerancja oporu | 200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
Opór szczątkowy | 20ΩMaks. |
Moc znamionowa | 0,05 W |
Rezystancja izolacji | min. 100MΩ250 V prądu stałego |
Hałas | 100mV Maks |
Odporność na napięcie | 100 V AC przez 1 minutę |
Maksymalne napięcie robocze | 50 V AC/20 V DC |
2. Charakterystyki mechaniczne | |
Siła ogranicznika obrotów | Min: 3 kgf |
Całkowity kąt obrotu | 300o±5o |
Całkowity moment obrotowy | 10-100gf.cm |
Kluczowa siła push-pull | Min: 8Kgf 10s Min |
chybotanie klucza | Maks.: 0,6*L/20mm PP |
Siła końcowa | 5N przez 1 minutę |
3. Charakterystyka przełącznika | |
Typ przełącznika | SPST |
Moc znamionowa | 0,1 A 5 V prądu stałego |
Przełącz moment obrotowy | 200~800 gf.cm |
Przełącz kąt | 40oMaks |
Żywotność eksploatacyjna bez obciążenia | 15000 cykli 100mΩ Maks |
Żywotność z obciążeniem: zgodnie z oceną | 15000 cykli 200mΩ Maks |
Początkowa rezystancja styku | 100mΩ maks |
Rezystancja izolacji | min. 100MΩ250 V prądu stałego |
Odporność na napięcie | 300 V AC przez 1 minutę |
4. Efektywność środowiskowa | |
Zakres temperatury pracy | -10oC do +70oC |
Zakres temperatur przechowywania | -40oC do +85oC |
5. Wartość odniesienia ciepła spawania | |
Lutowanie ręczne | 96,5 Sn/3,0 Ag/0,5 Cu drut lutowany lub drut kalafoniowy bez czyszczenia 280oC Maks.Przez 3 sekundy |
Lutowanie na fali | 96,5 Sn/3,0 Ag/0,5 Cu Drut lutowany lub topnik No-Clean 260oC Maks.Przez 5 sekund |
Zastosowanie potencjometru obrotowego
Potencjometr obrotowy nadaje się głównie do walkie-talkie, produktów komunikacyjnych, samochodowego wzmacniacza mocy, audio multimedialnego i innego sprzętu elektronicznego, ale może być również używany do sprzętu gospodarstwa domowego, sprzętu medycznego.Jego główne funkcje to: regulacja natężenia światła, regulacja głośności, regulacja prędkości, wybór menu, regulacja temperatury itp.
