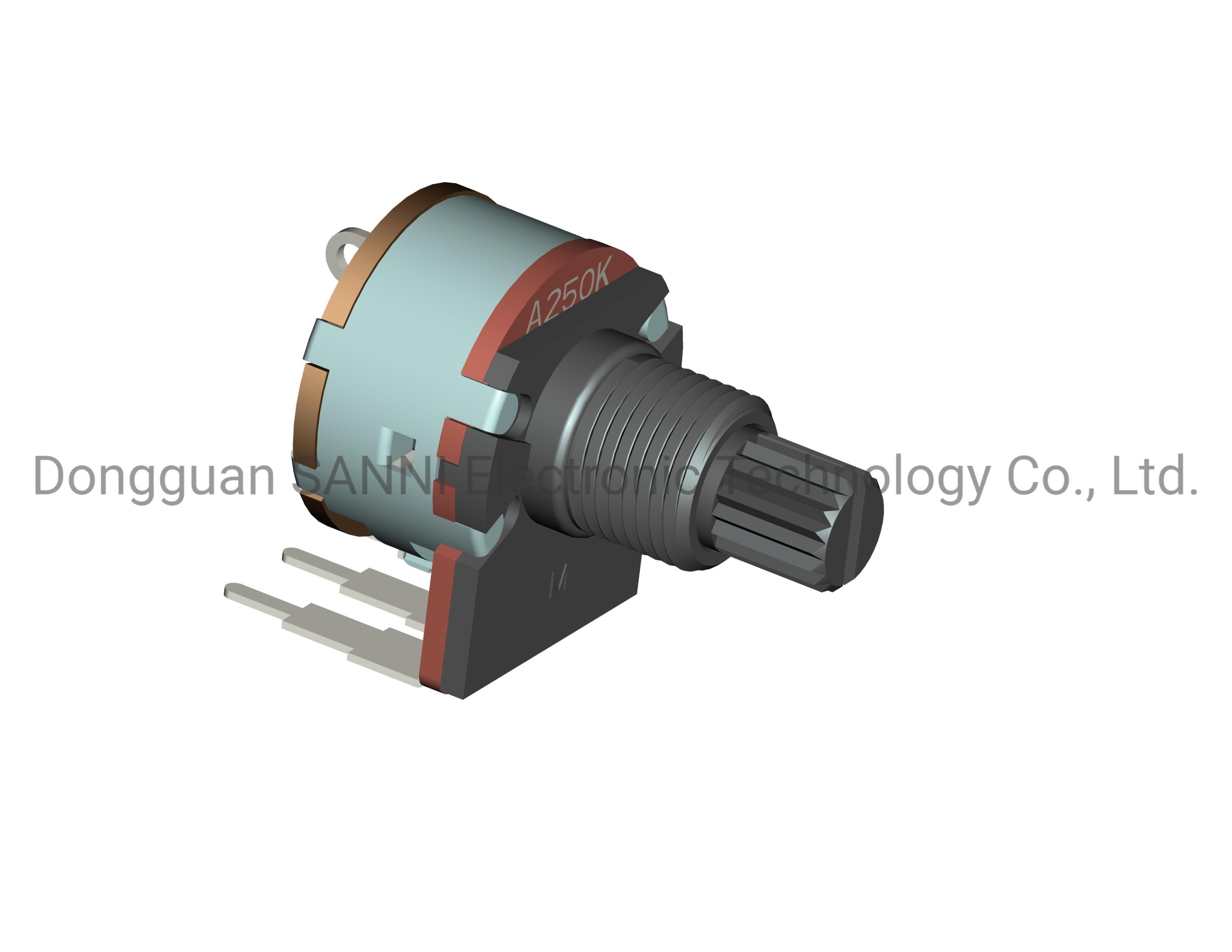

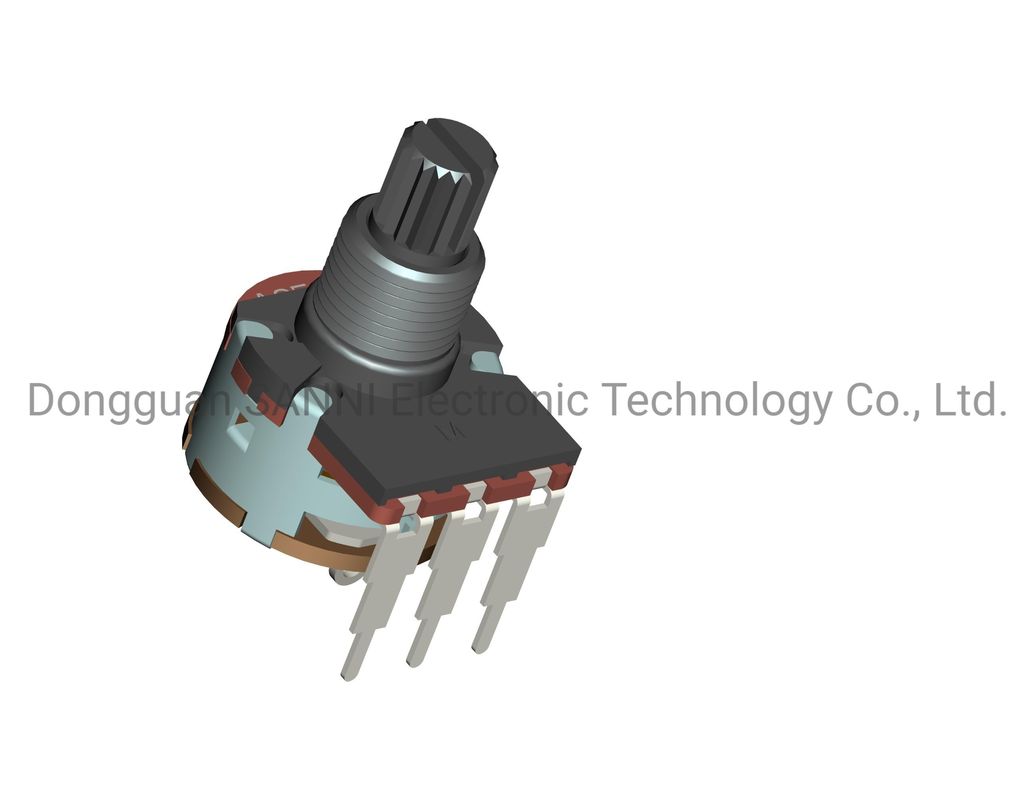

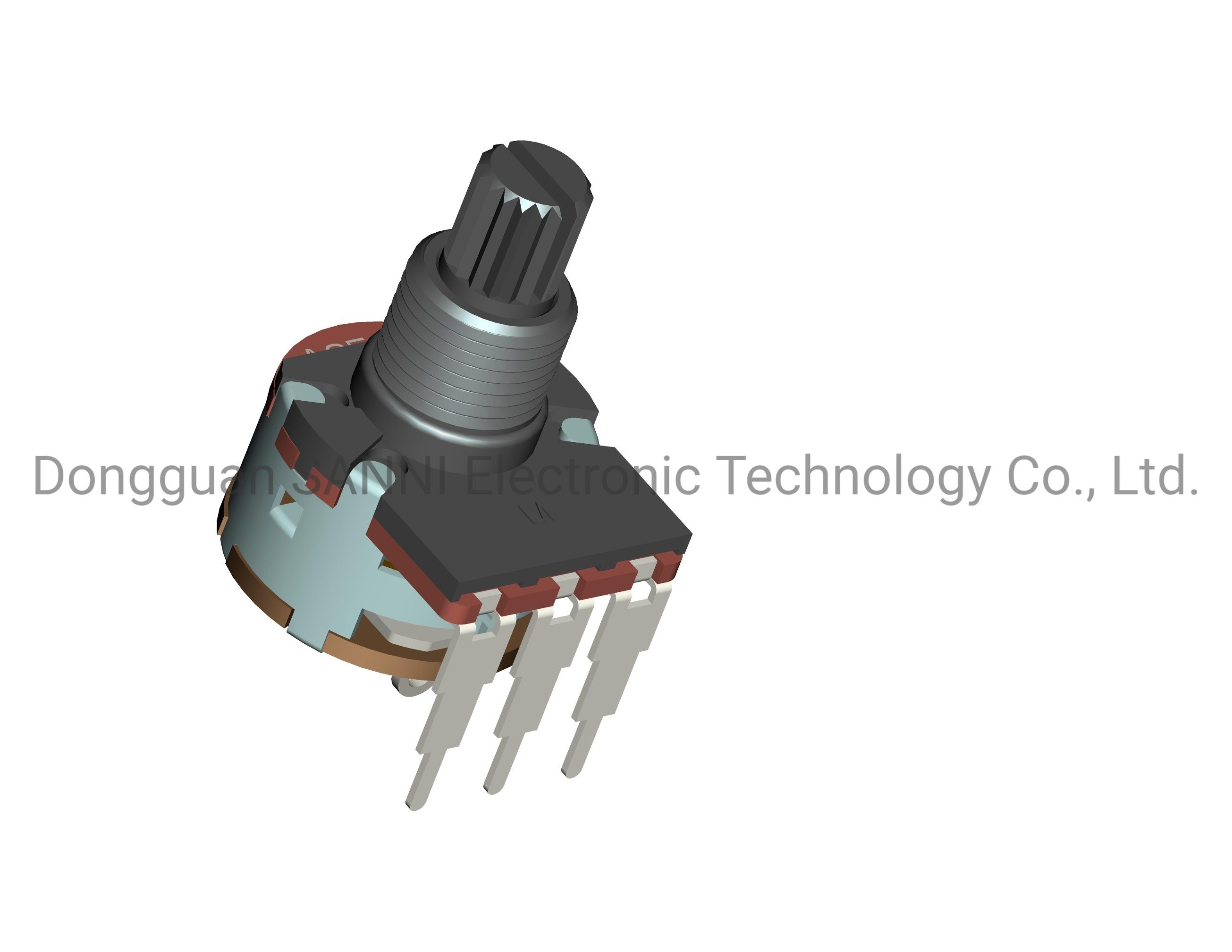

Model nr.: | RV16801NS | Kształt: | okrągłe |
---|---|---|---|
Kierunek montażu: | pionowy | przełącznik: | SPST |
Specyfikacja: | 16mm | Instalacja: | Montaż DIP PCB |
Dostosowywanie: | Dostępne | Dostosowane żądanie | ||
Podkreślić: | Obrotowy potencjometr okrągły,obrotowy potencjometr pionowy,obrotowy przełącznik okrągły potencjometr |
Zastosowanie potencjometru obrotowego
Potencjometr obrotowy nadaje się głównie do produktów komunikacyjnych, walkie-talkie, audio multimedialnego, wzmacniacza mocy samochodowego i innego sprzętu elektronicznego, ale może również być stosowany w urządzeniach gospodarstwa domowego,urządzenia medyczne, jego głównymi funkcjami są: regulacja głośności, regulacja natężenia światła, wybór menu, regulacja prędkości, regulacja temperatury itp.
Specyfikacja produktu
1Charakterystyka elektryczna | |
Odporność całkowita | 500Ω-2MΩ |
Tolerancja całkowitego oporu | 50Ω~10KΩ:±30%/10KΩ~500KΩ:±20%/500KΩ~2MΩ:±30% |
Odporność pozostałości | R≤10KΩ: 10ΩMax./10KΩ |
Moc nominalna | Wymagania dotyczące:0.05 W, Audio Taper 0.025 W |
Odporność izolacyjna | 100MΩ min. 250V prądu stałego |
Przeciw napięciu | 250 V prądem przenośnym przez 1 minutę |
Maksymalne napięcie robocze | 50V AC/10V DC |
2.Właściwości mechaniczne | |
Siła zatyczki obrotowej | Min:6.0Kgf |
Totalny kąt obrotu | 300o± 5o |
Moment obrotowy całkowitego | 20-200 gf.cm |
Główna siła odpychania | Min:8kgf |
Wibracje | 10 do 55 do 10Hz/min. amplituda wynosi 1,5 mm dla wszystkich częstotliwości w kierunku 3 X.Y i Z i odpowiednio przez 2 godziny. |
Siła końcowa | 5N przez 1 minutę |
3Charakterystyka przełącznika | |
Typ przełącznika | SPST |
Moc nominalna | 1A 16V prąd stały |
Przesyłka momentu obrotowego | 500 gf.cm maks. |
Zmień kąt | 40oMaksymalnie |
Żywotność bez obciążenia | 15000 cykli 100mΩ Max |
Żywotność eksploatacyjna przy obciążeniu:jako nominalna | 15000 cykli 200mΩ Max |
Odporność początkowego kontaktu | 100mΩ Maks. |
Odporność izolacyjna | 100MΩ min. 250V prądu stałego |
Przeciw napięciu | 300 V prądem przenośnym przez 1 minutę |
4.Wykonanie w zakresie ochrony środowiska | |
Zakres temperatury pracy | -10oC do +70oC |
Zakres temperatury przechowywania | -40oC do +85oC |
5.Wskaźnik ciepła spawania | |
Odniesienie do lutowania ręcznego | 260oC-280oC ± 10oC/3+1S |
