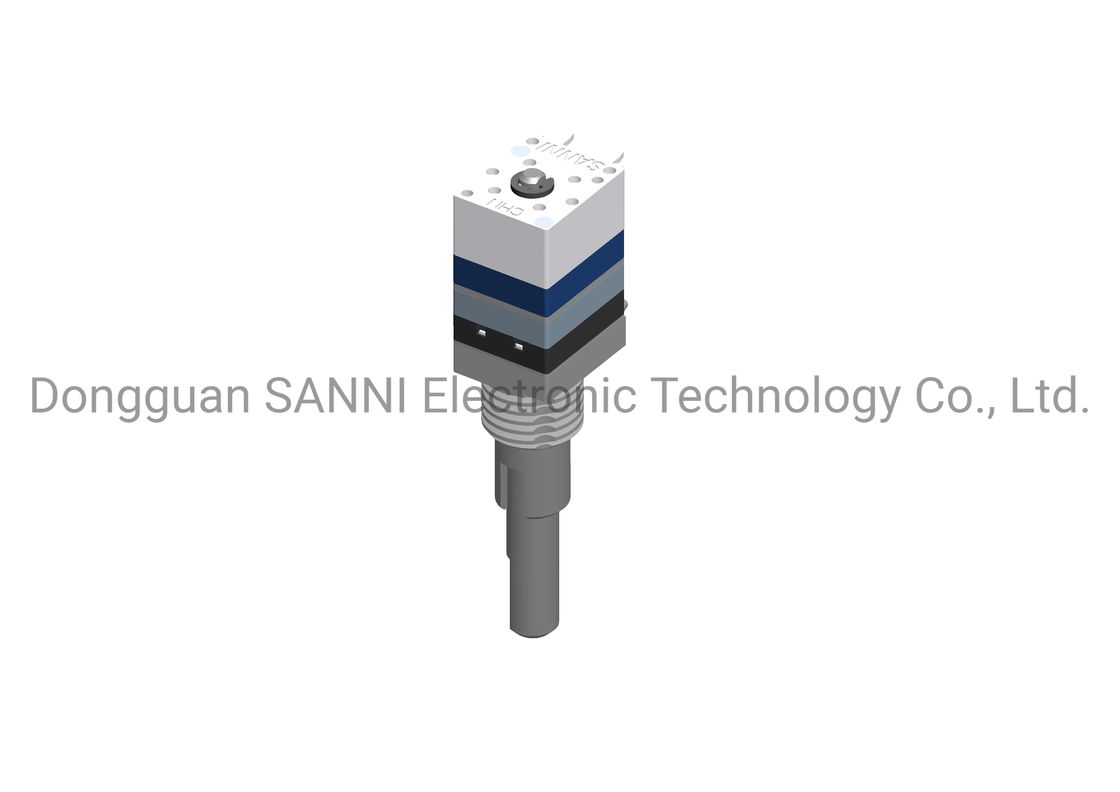

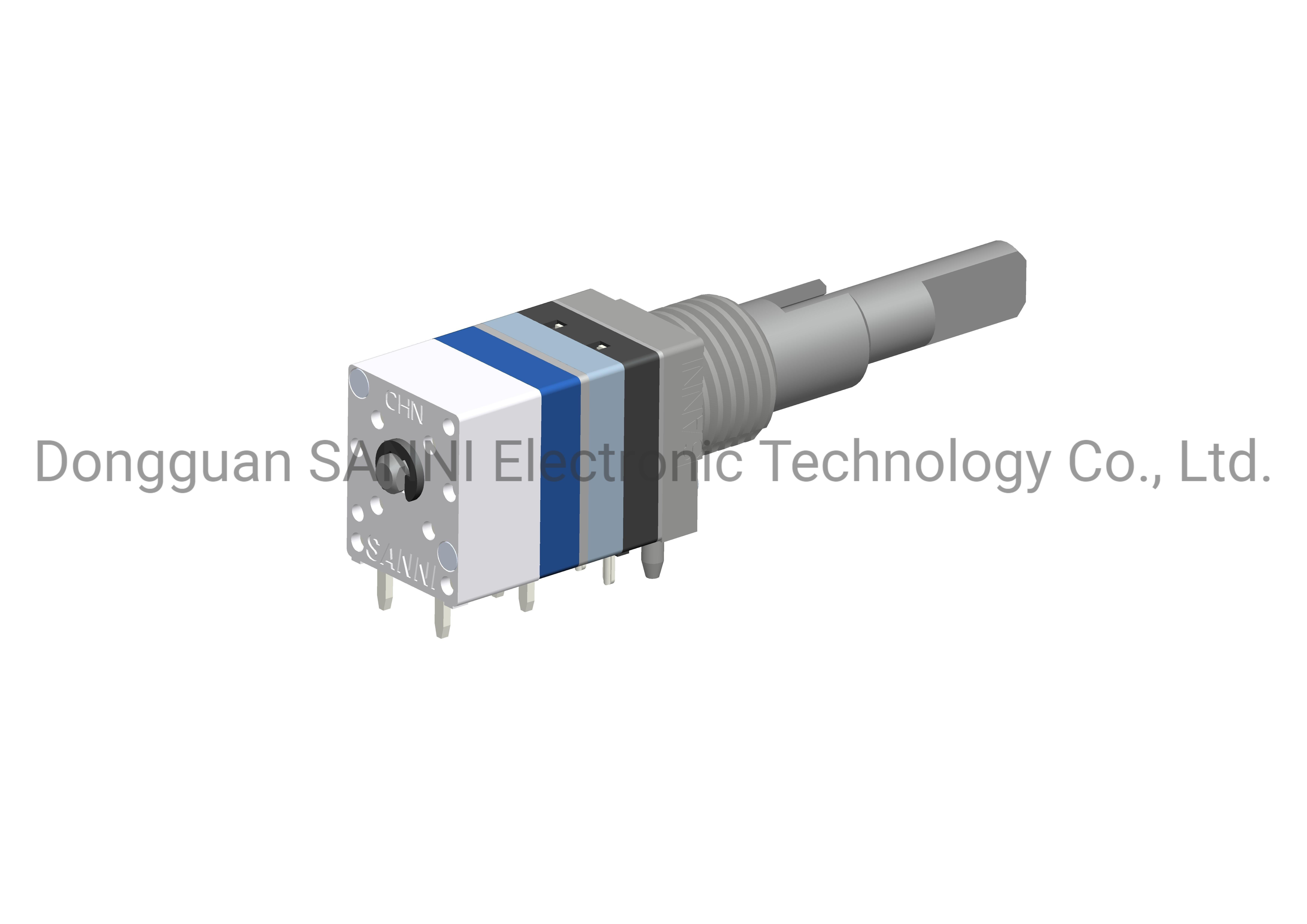

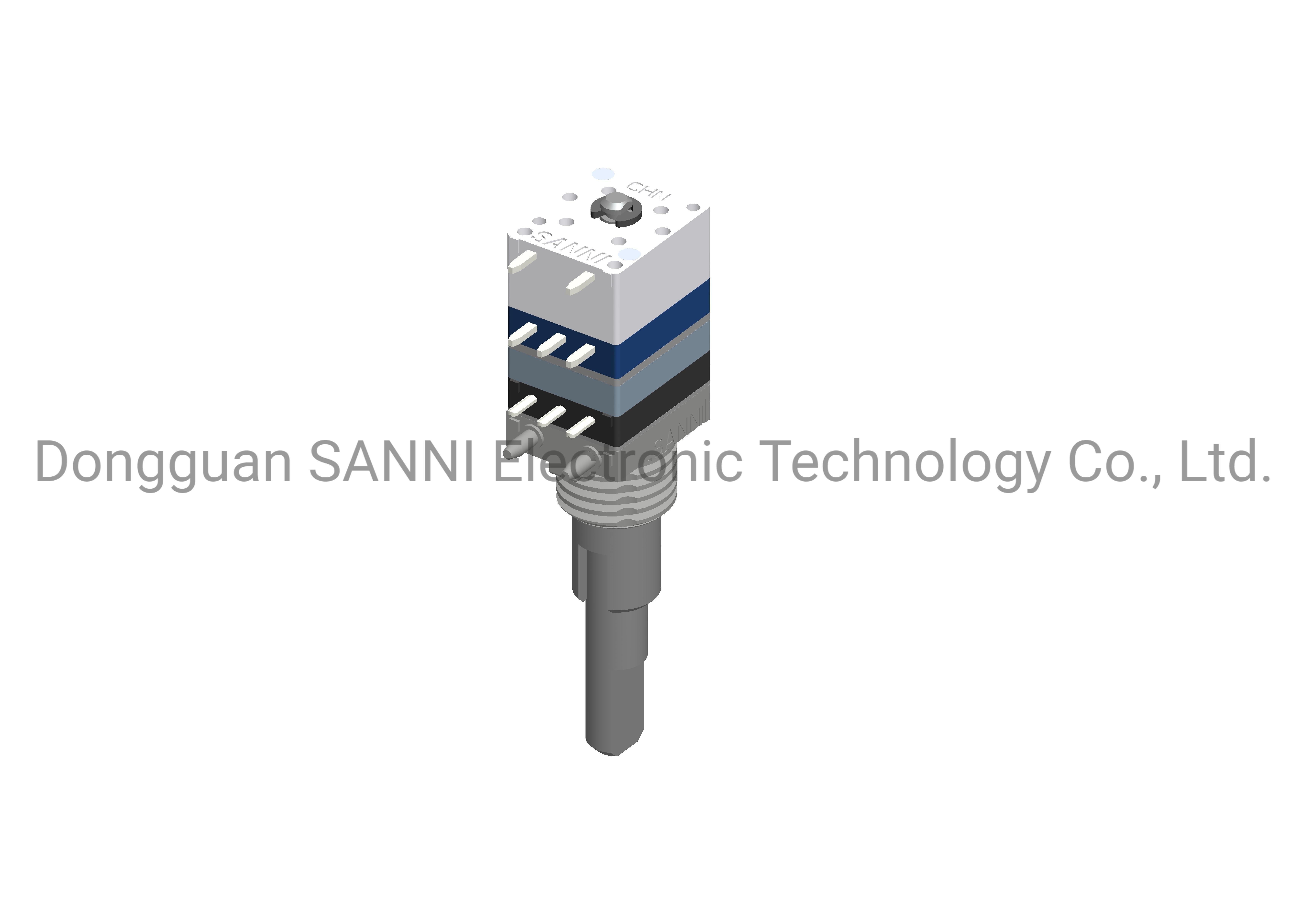

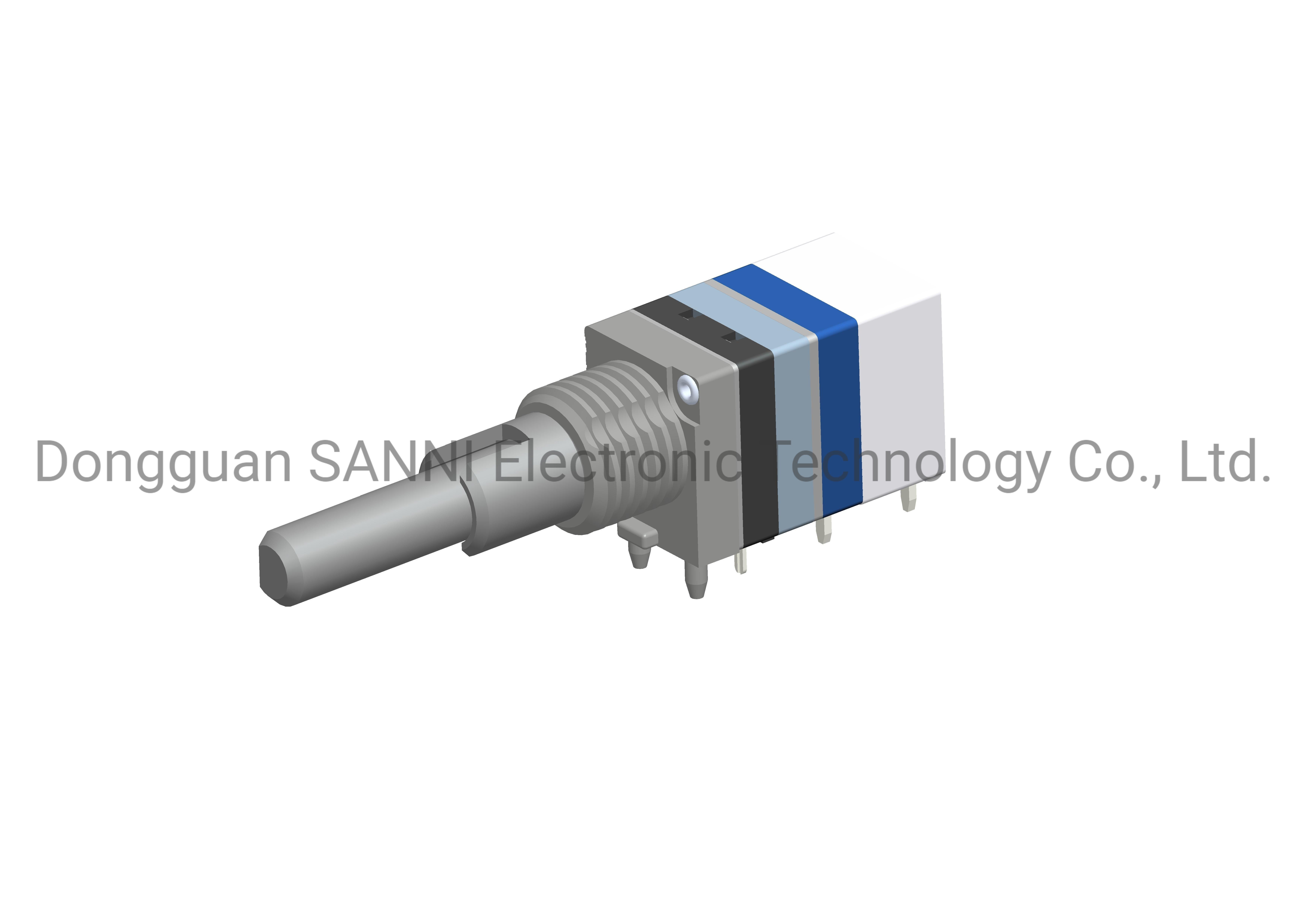

Podwójny wał zintegrowany potencjometr z przełącznikiem obrotowym.
Opis
Absolute encoder ma wiele kanałów światła na dysku, każdy wiersz w porządku z 2,4,8,16 linii... układ, tak, że w każdej pozycji kodera, czytając otwarte i ciemne każdej linii, uzyskać zestaw unikalnych 2 zero kod do 2 (kod szarości), który jest nazywany n-bit absolutny koder.Takie kodujące urządzenie jest określone przez mechaniczne położenie tablicy kodowej fotoelektrycznej, na którą nie wpływa wyłączenie i zakłócenia.
Specyfikacja
| Wydajność przełącznika |
| Numer obwodu: |
SPST |
| Moc nominalna: |
1A 16V prąd stały |
| Przełącznik moment: |
500 gf.cm maksymalnie |
| Zakres przełączania: |
40o max. |
| Czas eksploatacji bez obciążenia: |
30,000 cykli 100mΩ maksymalnie |
| Czas eksploatacji przy obciążeniu: |
30,000 cykli 200mΩ max |
| Odporność początkowego kontaktu: |
100mΩ maksymalnie |
| Odporność izolacyjna: |
100mΩ min.250V prądu stałego |
| Przeciw napięciu: |
300 V prądem przenośnym przez 1 minutę |
| Charakterystyka mechaniczna |
| Całkowity anioł obrotowy: |
300°±5o |
| Odciągacz: |
16 |
| Moment obrotowy: |
150 ~ 350 gf.cm |
| Siła zatyczki obrotowej: |
3kgf.max/Alu; 3,5kgf max/Brass; 4,0kgf max/Czepionka |
| Siła odpychania wału: |
8Kgf.max |
| Moment obrotowy: |
20~200f.cm CC: moment kliknięcia: 60~400gf.cm |
| Wrzucanie węzła: |
Max:0.6*L/20mm P-P max |
| Wibracja: |
10 do 50 do 10 Hz/min. amplituda wynosi 1,5 mm dla wszystkich częstotliwości. |
| Wydajność elektryczna |
| Liczba impulsów/przerywania |
16/16 |
| Charakterystyka: |
z przełącznikiem tłoczeniowym/przełącznikiem obrotowym |
| Odporność izolacyjna: |
100mΩ min.250V prądu stałego |
| Trwałość |
| Czas eksploatacji bez obciążenia: |
20,000 cykli 100mΩ maksymalnie |
| Wydajność środowiskowa |
| Zimno: |
-40°C ± 2°C przez 96h |
| Suche ogrzewanie: |
85oC±2oC przez 96h |
| Ciepło wilgotne: |
40 ± 2oC, 90 do 95% RH przez 96H |
Cechy
1- Zaprojektowany koder z niezawodną wydajnością.
2Dostępne w wielu różnych wariantach.
3. Przetłocz przełącznik z przemieszczeniem 0,5 mm lub 1,5 mm.
4Długość i kształt wału można regulować.
5. Różnorodność metod montażu do wyboru
Zastosowanie
Absolutny rotacyjny koder fotoelektryczny, ze względu na jego absolutnie wyjątkowy, anty-interferencji, bez utraty mocy pamięci, został coraz szerzej stosowany w kącie,pomiar długości i kontrola pozycji w różnych systemach przemysłowych
Jest odpowiedni głównie do urządzeń elektronicznych samochodowych, urządzeń gospodarstwa domowego, urządzeń gospodarstwa domowego, takich jak pieca i pralki, produktów audio, zegarków i innych powiązanych urządzeń elektronicznych;
Głównie stosowane do regulacji objętości, temperatury, częstotliwości i funkcji przełączania
Nasza zaleta
1. 4 automatyczne linie produkcyjne, ponad 100 doświadczonych pracowników dla produktów o wyższej precyzji.
2. 10+ oddanych i doświadczonych inżynierów i projektantów w dziale badań i rozwoju.
3. Wspierać usługi ODM / OEM na zamówienie. Pomóż klientom szybko zaprojektować swoje pomysły w rozwiązania masowej produkcji i ukończyć projektowanie prototypu, rozwój i weryfikację.
4Profesjonalne instrumenty testowe i zespół, aby zapewnić jakość produktu.
Nasze usługi
1Oferujemy roczną gwarancję.
2Usługa OEM/ODM spełnia wszystkie Twoje potrzeby
3. w ciągu 24 godzin, aby odpowiedzieć na Państwa pytania
4Silny zespół badawczo-rozwojowy dla wsparcia technicznego
5Oferujemy darmową próbkę do badania.
Częste pytania
• P: Czy mogę dostać próbkę od Państwa?
• A: Tak, możemy dostarczyć darmowe próbki do testowania, prosimy o kontakt z nami za darmo i powiedz nam, który produkt potrzebujesz.
• P: Czy akceptujecie dostosowanie?
• A: Tak, dostosowanie jest akceptowalne, prosimy o kontakt z naszym personelem sprzedaży w celu konsultacji.
• P: Czy możecie udzielić pomocy w kwestiach technicznych?
• A: Tak, mamy ponad 10 lat doświadczenia w zakresie badań i rozwoju w branży potencjometrów elektronicznych.
