Opis

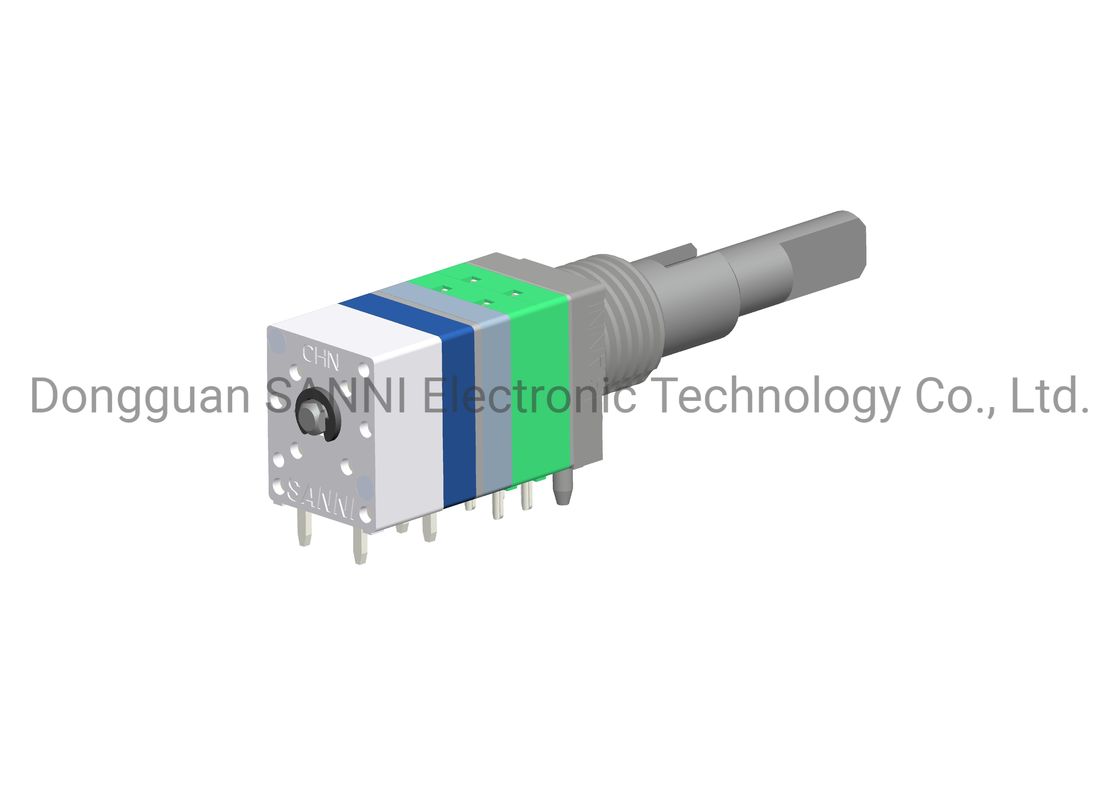

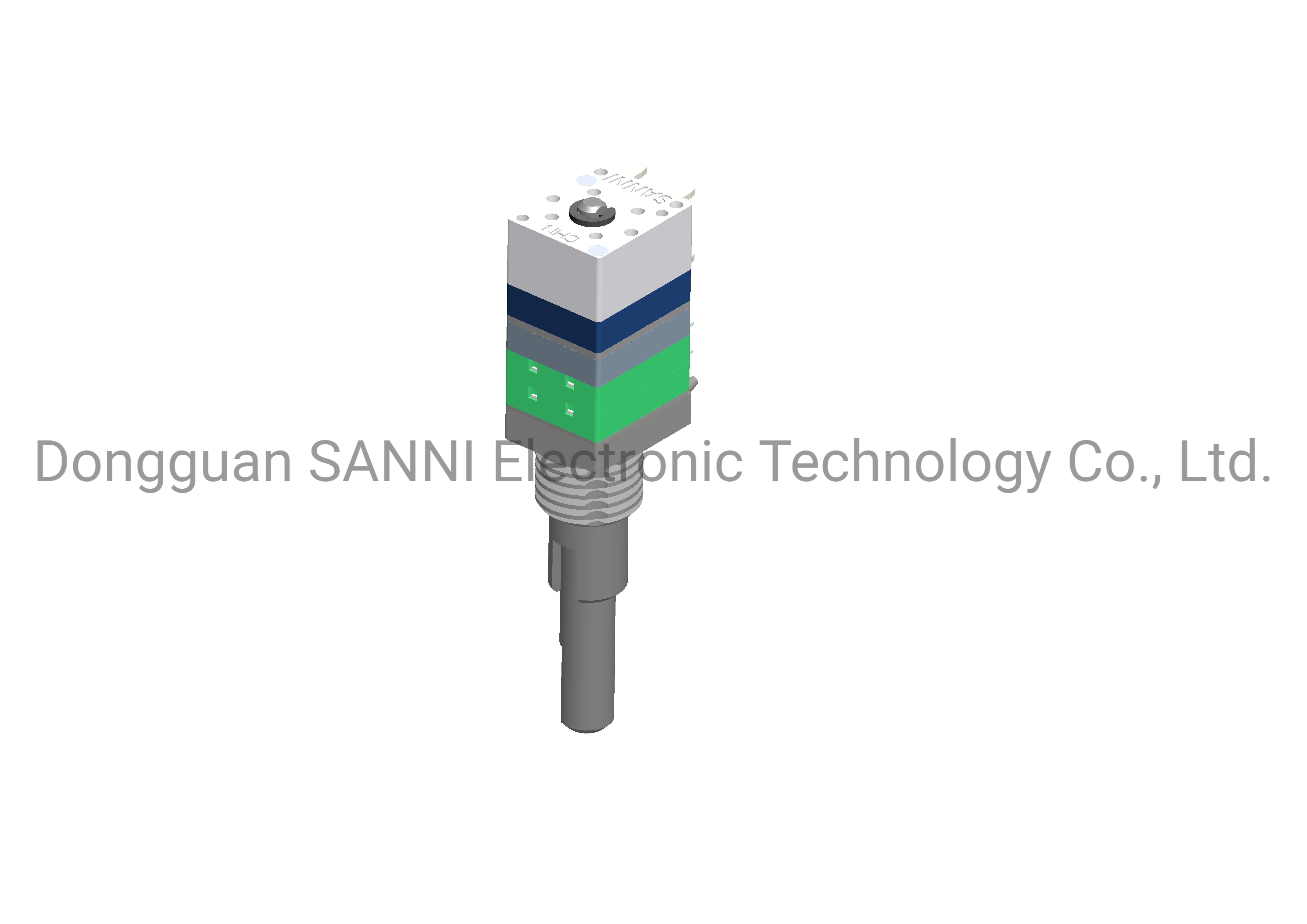

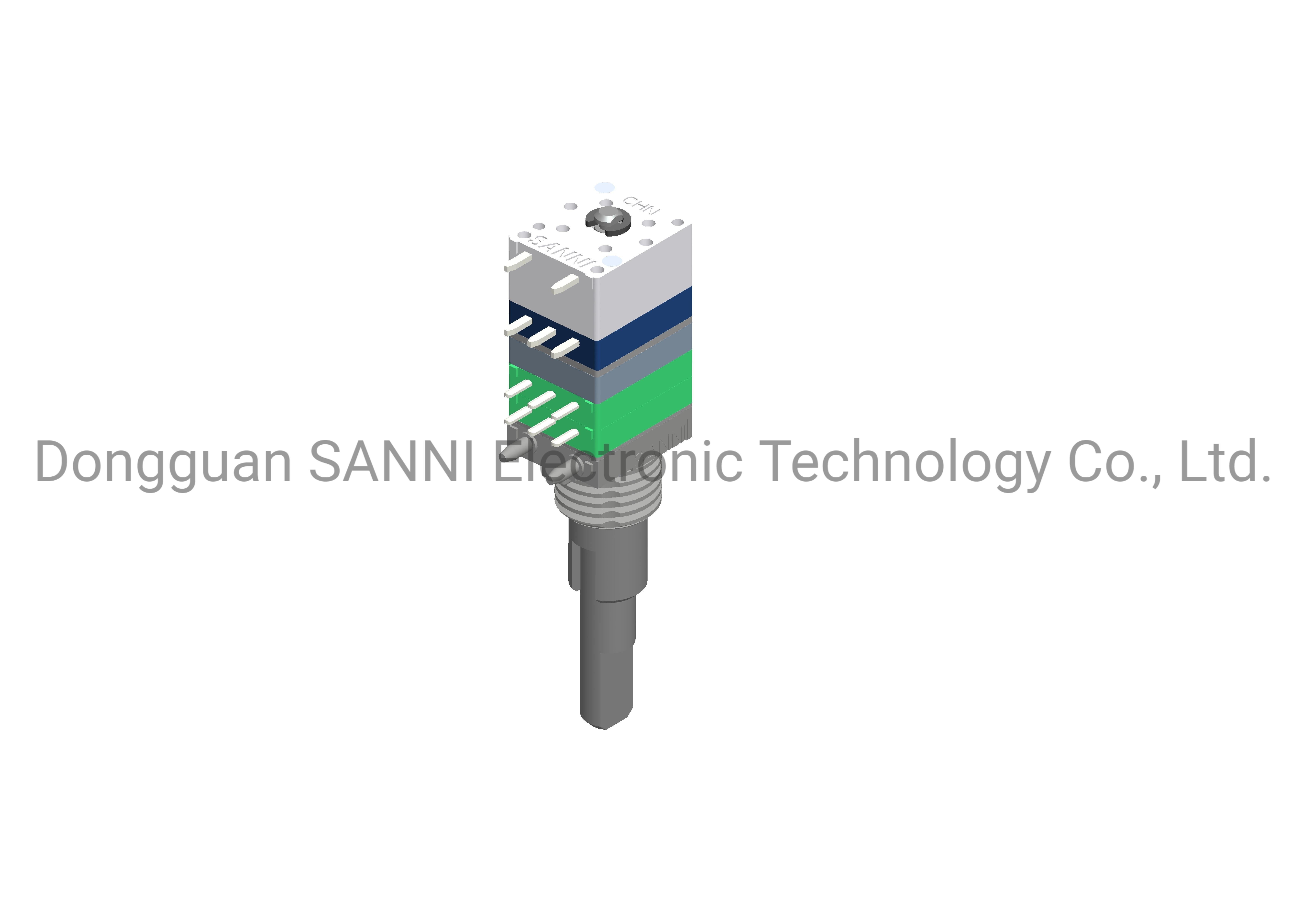

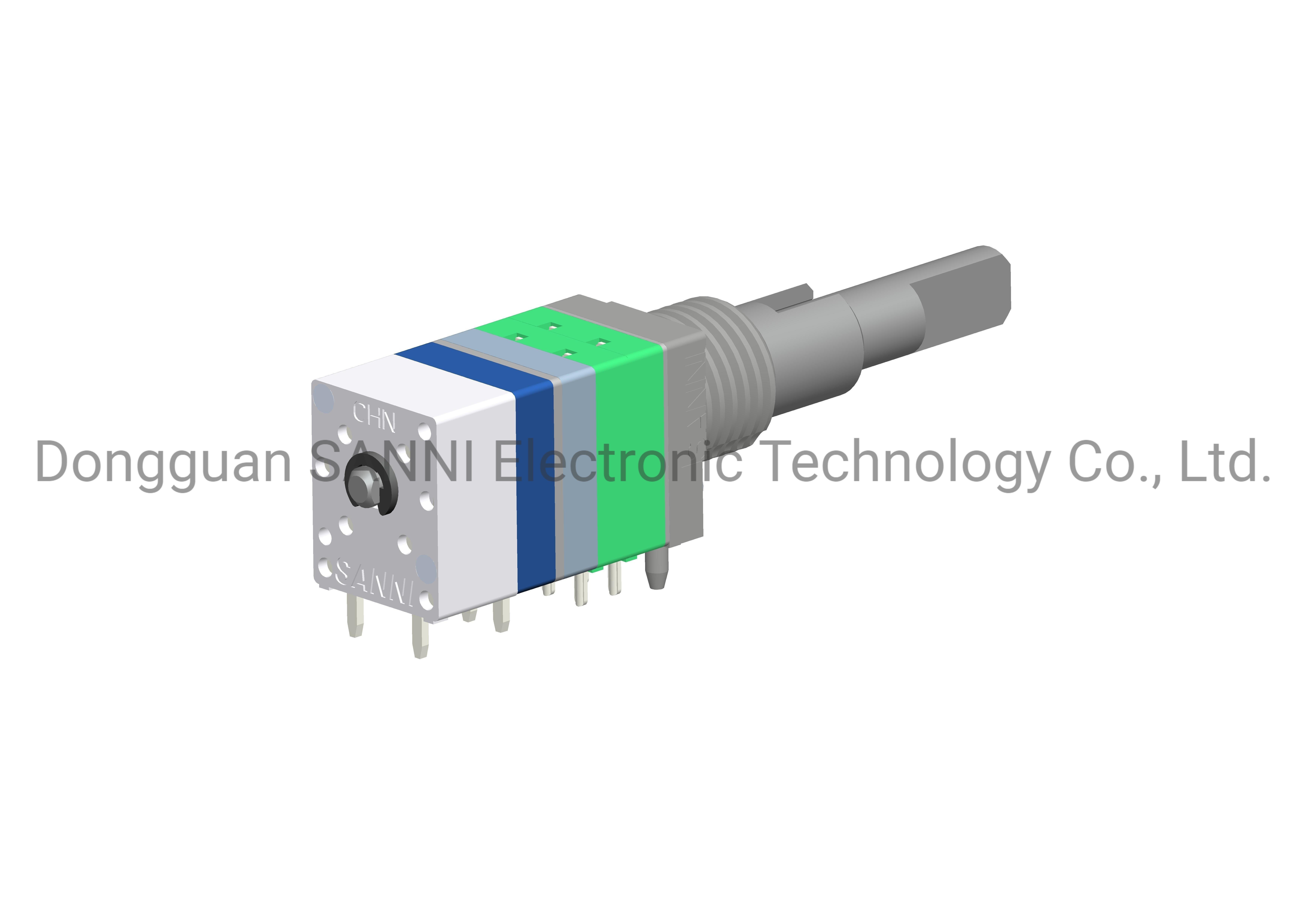

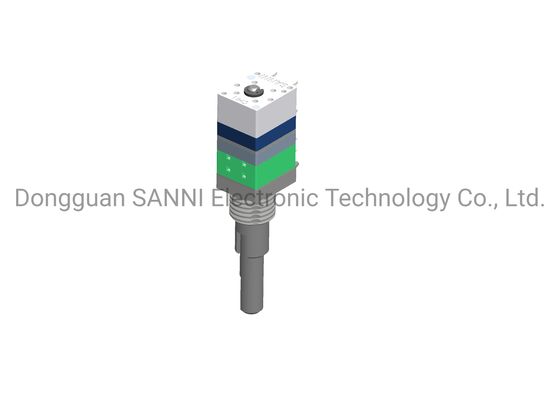

Enkoder absolutnynadaje się głównie do elektroniki samochodowej, sprzętu gospodarstwa domowego.Urządzenia gospodarstwa domowego, takie jak piekarniki i pralki, produkty audio, timery i inne powiązane urządzenia elektroniczne;Toma wiele kanałów świetlnych na jasnym dysku kodującym, każda linia w kolejności z 2,4,8,16 linii ... układ, tak aby w każdej pozycji kodera, czytając otwarte i ciemne każdej linii, uzyskać zestaw unikalnego kodu 2 zer na 2 (kod Graya), który jest nazywany n-bitowym enkoderem absolutnym.Taki enkoder jest określany przez mechaniczne położenie fotoelektrycznej płytki kodowej, na które nie ma wpływu wyłączenie zasilania i zakłócenia.
Specyfikacja
| Przełącz wydajność |
| Numer obwodu: |
SPST |
| Moc znamionowa: |
1A 16V prądu stałego |
| Przełącz moment obrotowy: |
500gf.cm maks |
| Kąt przełączania: |
maks. 40º |
| Żywotność bez obciążenia: |
30 000 cykli 100mΩ maks |
| Żywotność z obciążeniem: |
30 000 cykli maks. 200 mΩ |
| Początkowa rezystancja styku: |
maks. 100 mΩ |
| Rezystancja izolacji: |
100mΩ min.250V DC |
| Odporność na napięcie: |
300 V AC przez 1 minutę |
| Właściwości mechaniczne |
| Całkowity anioł rotacyjny: |
300°±5º |
| Zablokuj: |
16 |
| Moment obrotowy: |
150~350 gf.cm |
| Siła ogranicznika obrotowego: |
3Kgf.max/Aluminium;maks. 3,5 kgf/mosiądz;Maks. 4,0 kgf/stal nierdzewna |
| Siła pchająco-ciągnąca wału: |
8Kgf.maks |
| Moment obrotowy: |
20~200f.cm CC: moment obrotowy kliknięcia: 60~400gf.cm |
| Drgania wału: |
Maks.: 0,6 * L/20 mm PP maks |
| Wibracja: |
10 do 50 do 10 Hz/min.amplituda wynosi 1,5 mm dla wszystkich częstotliwości. |
| Wydajność elektryczna |
| Liczba impulsów/zatrzymań |
16/16 |
| Cechy: |
z przełącznikiem wciskanym/obrotowym |
| Rezystancja izolacji: |
100mΩ min.250V DC |
| Trwałość |
| Żywotność bez obciążenia: |
20 000 cykli 100mΩ maks |
| Wydajność środowiskowa |
| Zimno: |
-40ºC±2ºC przez 96h |
| Duchota: |
85ºC±2ºC przez 96h |
| Wilgotne ciepło: |
40±2ºC, 90 do 95% wilgotności względnej przez 96 godzin |
Cechy
1. Uszczelniony enkoder o wysoce niezawodnej wydajności.
2. Dostępne w wielu różnych wariantach.
3. Przełącznik wciskany ze skokiem 0,5 mm lub 1,5 mm.
4. Długość i kształt wału można regulować.
5. Różnorodne metody montażu do wyboru
Aplikacja
Absolutny obrotowy enkoder fotoelektryczny, ze względu na swoją absolutnie wyjątkową, przeciwzakłóceniową pamięć bez utraty mocy, jest coraz szerzej stosowany w pomiarze kąta, długości i kontroli pozycjonowania w różnych systemach przemysłowych. Głównie używany do regulacji głośności, temperatury, częstotliwości i przełączania funkcji
Nasz zakład

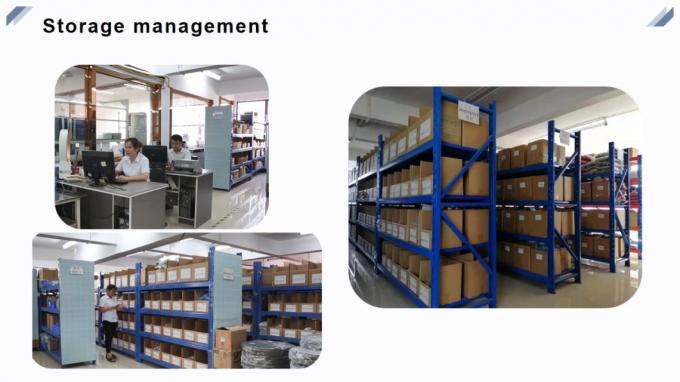

Dongguan SANNI Electronics Technology Co., Ltd. ma ponad 10-letnie doświadczenie w projektowaniu i produkcji potencjometrów, enkoderów, przełączników i innych elementów elektronicznych.Fabryka zajmuje powierzchnię 12000 metrów kwadratowych i zatrudnia ponad 180 pracowników.Posiadamy profesjonalne i dobre zespoły techniczne i sprzedażowe, które zaspokoją Twoje potrzeby.
Nasza przewaga
1. 4 linie produkcyjne automatyki, ponad 100 doświadczonych pracowników dla produktów o wyższej precyzji.
2. Ponad 10 oddanych i doświadczonych inżynierów i projektantów w dziale R&D.
3. Dostosowana usługa ODM / OEM.Pomóż klientom szybko przekształcić ich pomysły w rozwiązania do masowej produkcji.

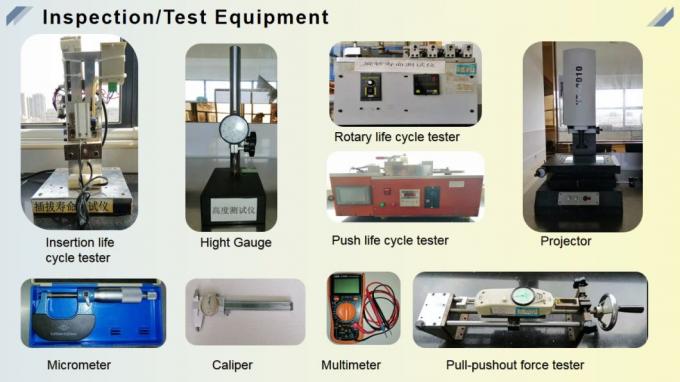

4. Profesjonalne instrumenty testujące i zespół w celu zapewnienia jakości produktu.
Nasze Usługi
1. Zaoferuj 1 rok gwarancji
2. Usługa OEM/ODM spełniająca wszystkie Twoje potrzeby
3. w ciągu 24 godzin, aby odpowiedzieć na twoje zapytania
4. Silny zespół badawczo-rozwojowy do wsparcia technicznego
Często zadawane pytania
• P: Czy mogę otrzymać od ciebie próbkę?
• O: Tak, możemy dostarczyć bezpłatne próbki do testów, skontaktuj się z nami za darmo i powiedz nam, jakiego produktu potrzebujesz.
• P: Czy akceptujecie personalizację?
• O: Tak, dostosowanie jest dopuszczalne, prosimy o kontakt z naszymi pracownikami sprzedaży w celu konsultacji.
• P: Czy możesz zapewnić pomoc w kwestiach technicznych?
• O: Tak, mamy ponad 10 lat badań i rozwoju w branży elektronicznych potencjometrów.Jeśli potrzebujesz pomocy technicznej w procesie zakupu, skontaktuj się z nami.
