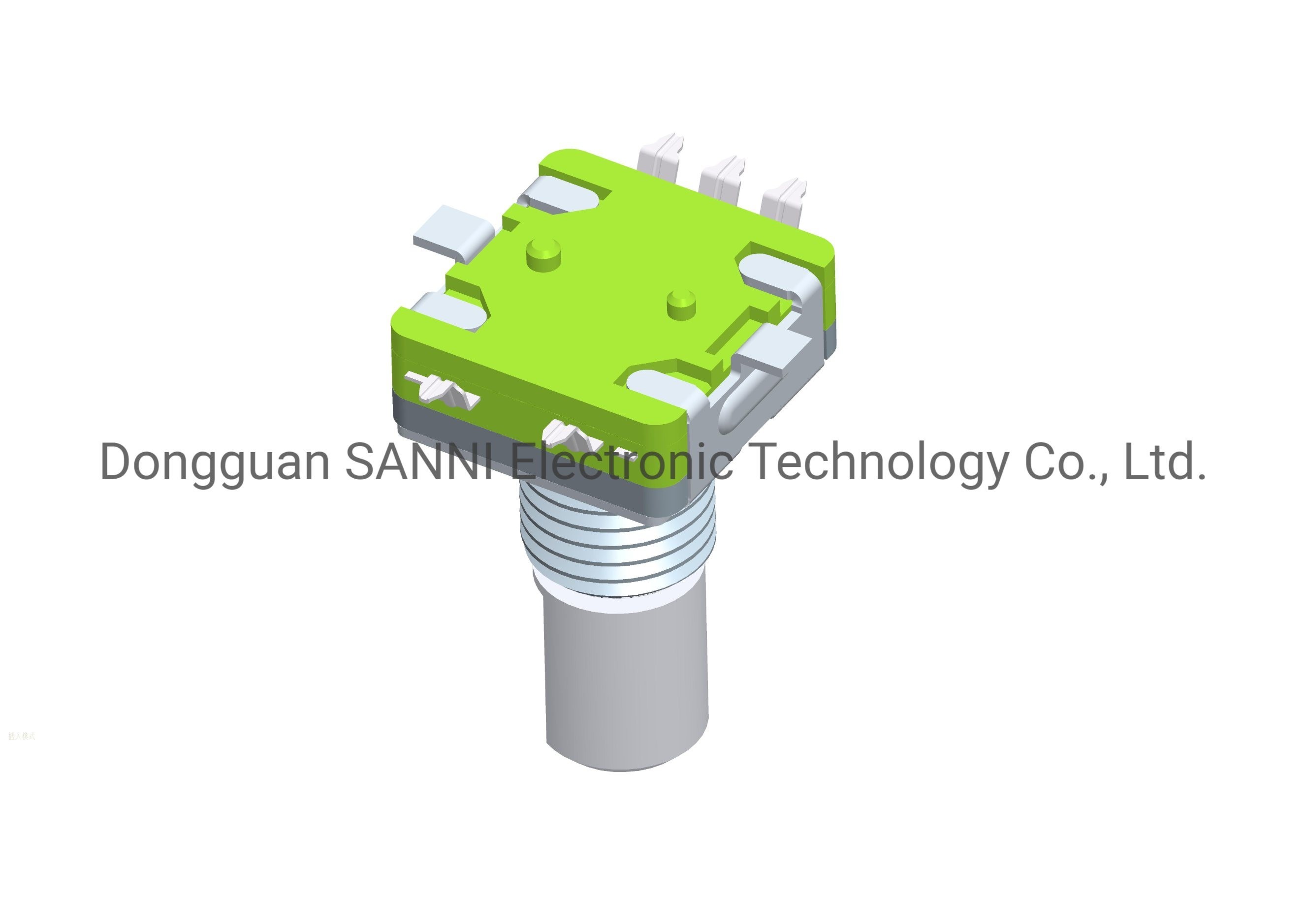

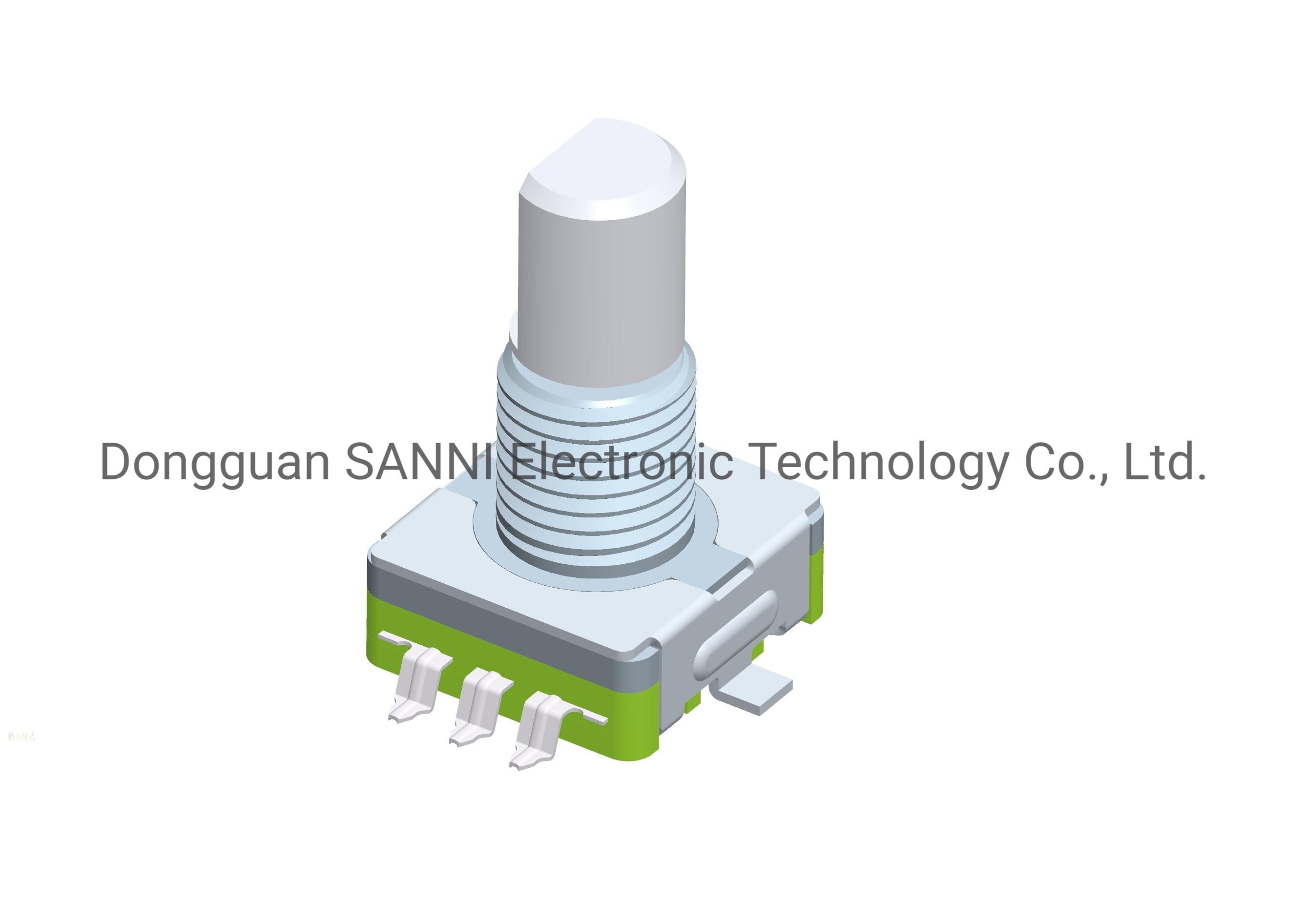

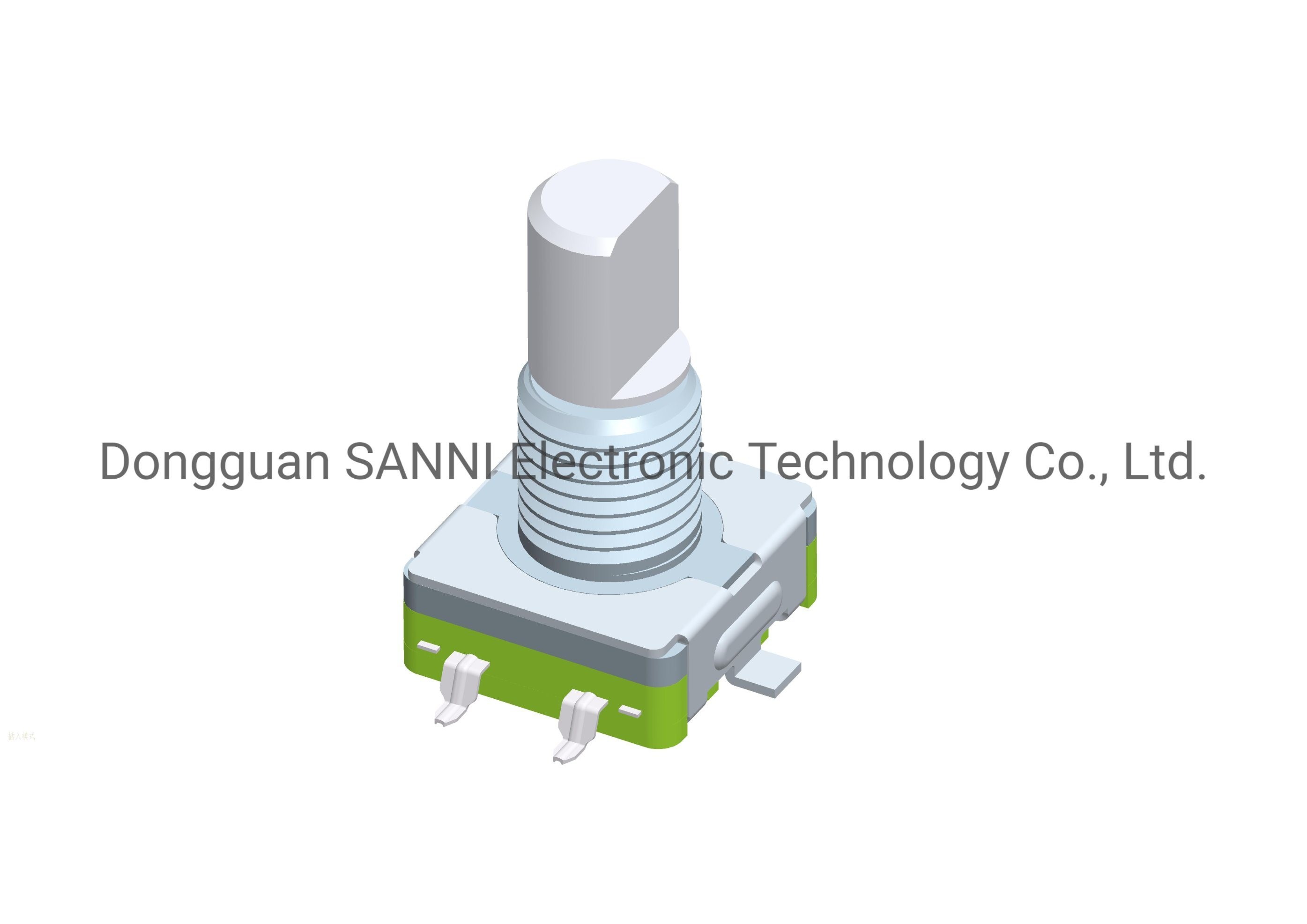

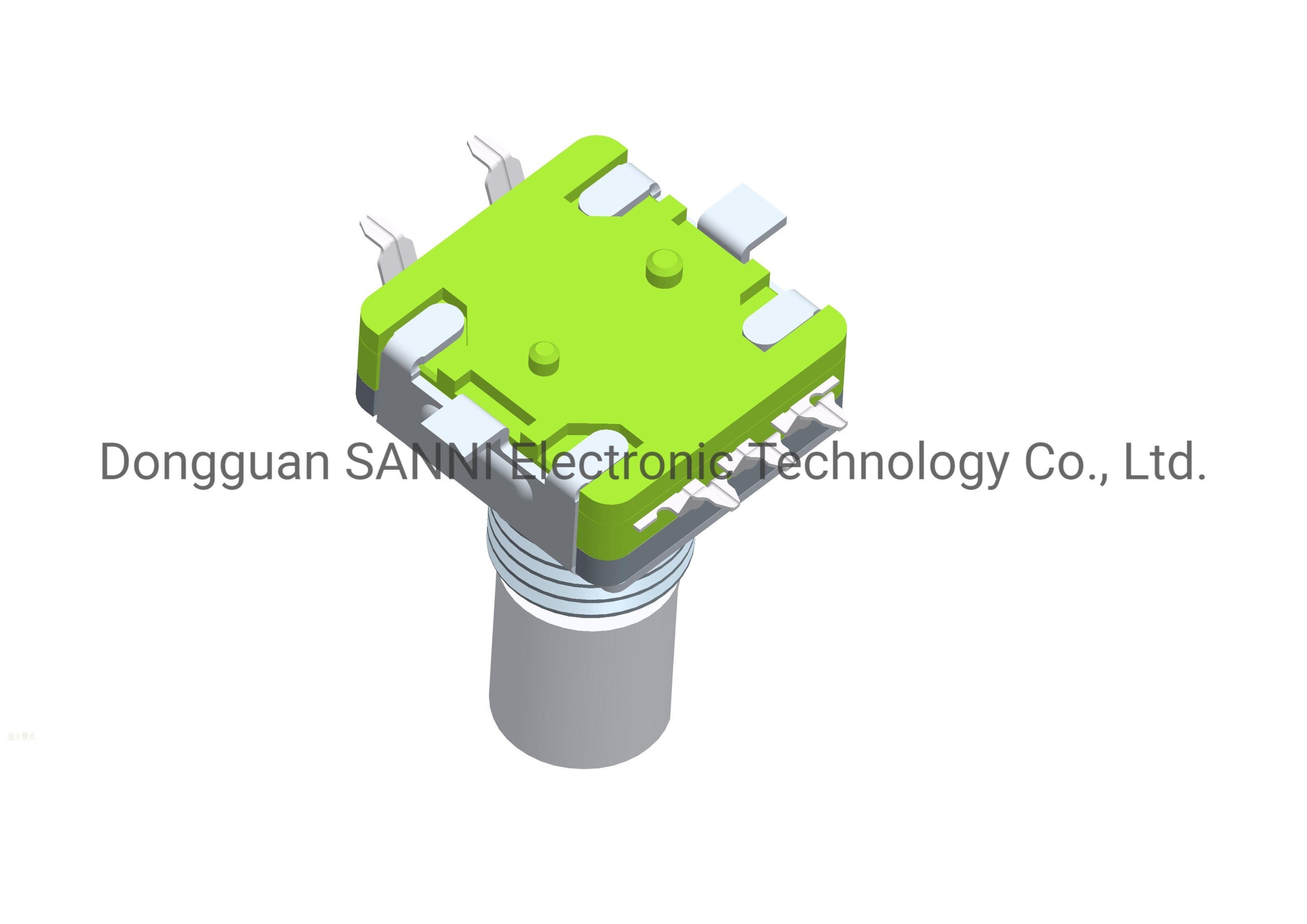

Opis
Enkodery inkrementalne przetwarzają przemieszczenie na okresowe sygnały elektryczne, które są następnie przetwarzane na impulsy zliczające.Liczba impulsów reprezentuje przemieszczenie.
Obrotowy enkoder inkrementalny wysyła impuls podczas obracania i zna swoją pozycję za pomocą urządzenia zliczającego.Kiedy enkoder się nie porusza lub gdy zasilanie jest wyłączone, zapamiętuje pozycję, opierając się na wewnętrznej pamięci urządzenia liczącego.
W ten sposób, gdy awaria zasilania, enkoder nie może mieć żadnego ruchu, gdy połączenie działa, proces impulsu wyjściowego enkodera, nie może dojść do zakłóceń i utraty impulsu, w przeciwnym razie pamięć urządzenia zliczającego zera będzie offset, a wysokość offsetu nie jest znana, dopiero po błędnych wynikach produkcji można poznać
Specyfikacja
| Przełącz wydajność |
| Numer obwodu: |
NACISKAĆ |
| Moc znamionowa: |
0,1 A 5 V prądu stałego |
| Przełącz moment obrotowy: |
500± 200 gf.cm maks |
| Kąt przełączania: |
0,5 ± 0,3 |
| Żywotność bez obciążenia: |
100 000 cykli 100mΩ maks |
| Żywotność z obciążeniem: |
100 000 cykli 200mΩ maks |
| Początkowa rezystancja styku: |
maks. 100 mΩ |
| Rezystancja izolacji: |
100mΩ min.250V DC |
| Odporność na napięcie: |
300 V AC przez 1 minutę |
| Właściwości mechaniczne |
| Siła stopera |
3kgf.maks |
| Zablokuj: |
20 |
| Moment obrotowy: |
20~200 gf.cm |
| Siła ogranicznika obrotowego: |
3Kgf.max/Aluminium;maks. 3,5 kgf/mosiądz;Maks. 4,0 kgf/stal nierdzewna |
| siła pchająco-ciągnąca: |
8Kgf.maks |
| Wibracja: |
10 do 50 do 10 Hz/min.amplituda wynosi 1,5 mm dla wszystkich częstotliwości. |
| Wydajność elektryczna |
| Liczba impulsów/zatrzymań |
10/20 |
| Cechy: |
z przełącznikiem wciskanym/obrotowym |
| Rezystancja izolacji: |
100mΩ min.250V DC |
| Odporność na napięcie: |
300 V AC przez 1 minutę |
| Zawory środkowe: |
z |
| Wydajność środowiskowa |
| Zimno: |
-40ºC±2ºC przez 96h |
| Duchota: |
85ºC±2ºC przez 96h |
| Wilgotne ciepło: |
40±2ºC, 90 do 95% wilgotności względnej przez 96 godzin |
Cechy
1. Uszczelniony enkoder o wysoce niezawodnej wydajności.
2. Dostępne w wielu różnych wariantach.
3. Przełącznik wciskany ze skokiem 0,5 mm lub 1,5 mm.
4. Długość i kształt wału można regulować.
5. Różnorodne metody montażu do wyboru
6. Zgodny z ROHS
Aplikacja
Enkoder inkrementalny jest używany głównie do pomiaru prędkości, przyspieszenia, kierunku obrotu, kąta i tak dalej.Szeroko stosowany w maszynach kroczących, obrabiarkach CNC, windach, serwomotorach, przepływomierzach, maszynach tekstylnych, maszynach metalurgicznych, maszynach wtryskowych, maszynach drukarskich i pakujących, przyrządach automatycznych i innych dziedzinach pomiaru i kontroli automatyki przemysłowej.

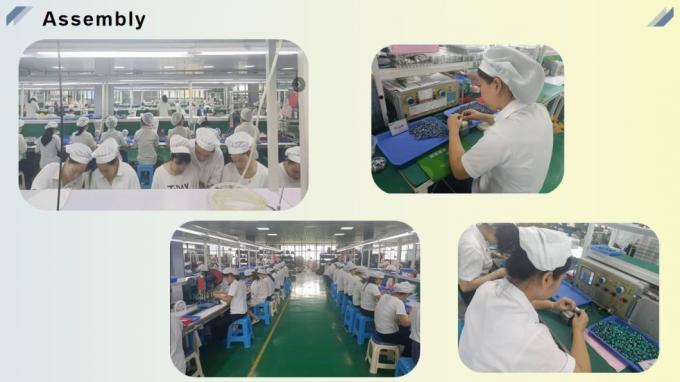

Nasz zakład
Dongguan SANNI Electronics Technology Co., Ltd. ma ponad 10-letnie doświadczenie w projektowaniu i produkcji potencjometrów, enkoderów, przełączników i innych elementów elektronicznych.Fabryka zajmuje powierzchnię 12000 metrów kwadratowych i zatrudnia ponad 180 pracowników.Posiadamy profesjonalne i dobre zespoły techniczne i sprzedażowe, które zaspokoją Twoje potrzeby.
Nasza przewaga
1. 4 linie produkcyjne automatyki, ponad 100 doświadczonych pracowników dla produktów o wyższej precyzji.
2. Ponad 10 oddanych i doświadczonych inżynierów i projektantów w dziale R&D.
3. Wspieraj niestandardową usługę ODM/OEM.Pomóż klientom szybko przekształcić ich pomysły w rozwiązania do masowej produkcji oraz ukończyć projektowanie, opracowywanie i weryfikację prototypów.

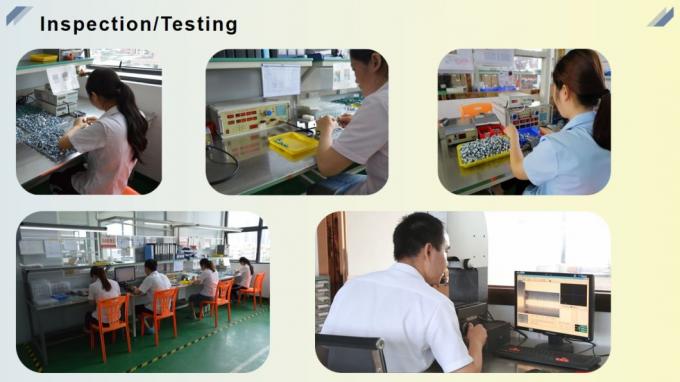

4. Profesjonalne instrumenty testujące i zespół w celu zapewnienia jakości produktu.
Nasze Usługi
1. Zaoferuj 1 rok gwarancji
2. Usługa OEM/ODM spełniająca wszystkie Twoje potrzeby
3. w ciągu 24 godzin, aby odpowiedzieć na twoje zapytania
4. Silny zespół badawczo-rozwojowy do wsparcia technicznego
5. Zaoferuj bezpłatną próbkę do testu
Często zadawane pytania
• P: Czy mogę otrzymać od ciebie próbkę?
• O: Tak, możemy dostarczyć bezpłatne próbki do testów, skontaktuj się z nami za darmo i powiedz nam, jakiego produktu potrzebujesz.
• P: Czy akceptujecie personalizację?
• O: Tak, dostosowanie jest dopuszczalne, prosimy o kontakt z naszymi pracownikami sprzedaży w celu konsultacji.
• P: Czy możesz zapewnić pomoc w kwestiach technicznych?
• O: Tak, mamy ponad 10 lat badań i rozwoju w branży elektronicznych potencjometrów.Jeśli potrzebujesz pomocy technicznej w procesie zakupu, skontaktuj się z nami.
