Pakiet: | ZANURZAĆ | Formularz instalacji: | Rodzaj tulei osi |
---|---|---|---|
Aksonia: | Typ instalacji serwomechanizmu | Paulse: | 16 |
Specyfikacja: | 8 mm | Znak towarowy: | SANNI |
Typ: | Enkoder obrotowy | Zasada działania: | Absolutny |

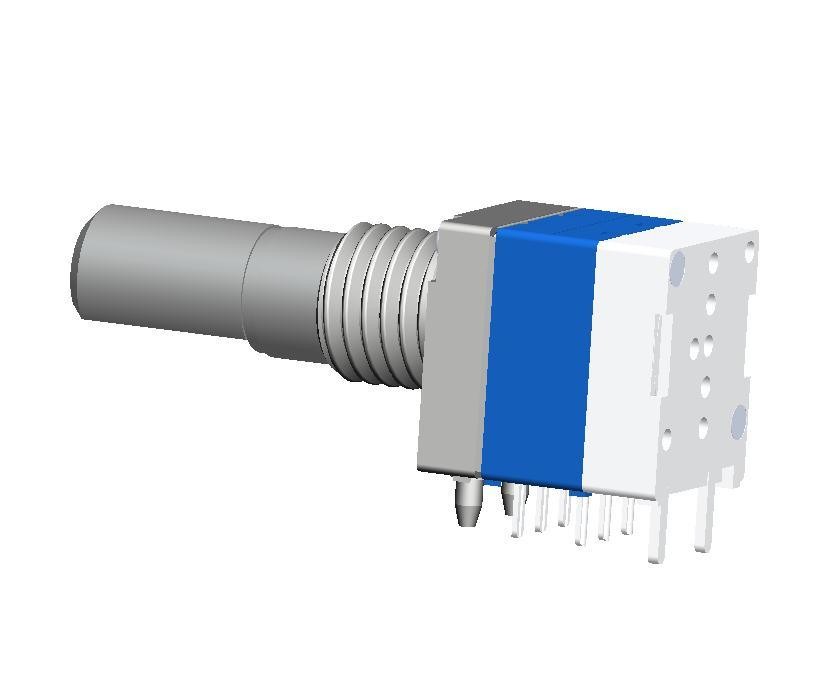

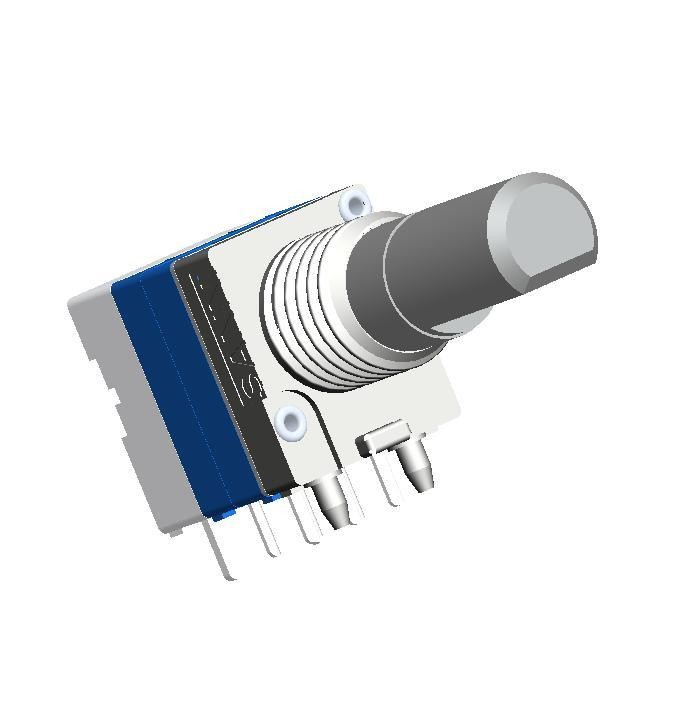

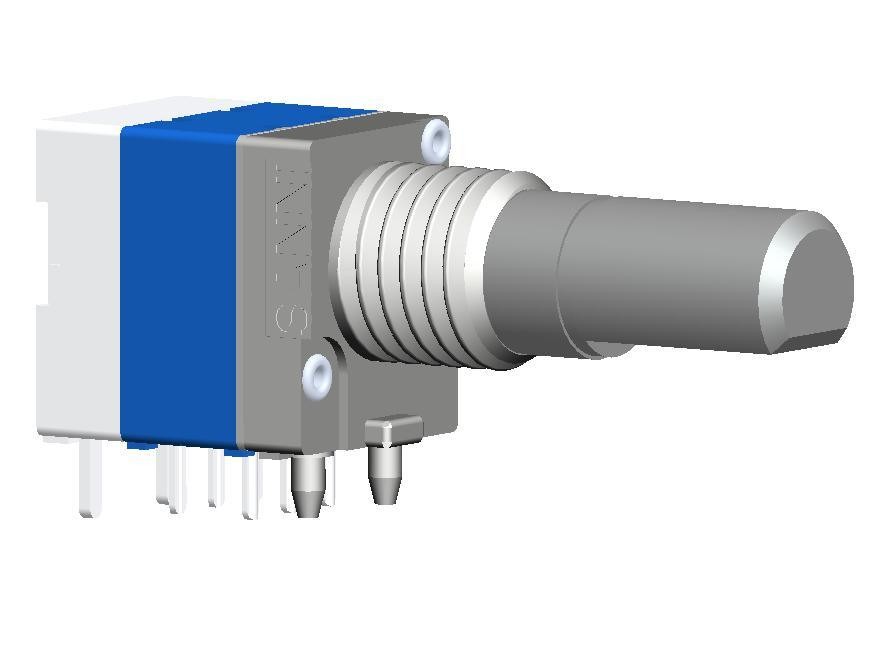

High Light: | Logiczny enkoder obrotowy,enkoder obrotowy uszczelniony,poziomy enkoder obrotowy z metalowym wałem |
Opis
Enkoder absolutny ma wiele kanałów świetlnych na lekkim dysku kodującym, każda linia w kolejności z 2,4,8,16 liniami ... układem, tak że w każdej pozycji enkodera, czytając otwartą i ciemną każdą linię, uzyskaj zestaw unikalnych kodów 2 zero do 2 (kod Graya), który jest nazywany n-bitowym enkoderem absolutnym.Taki enkoder jest określany przez mechaniczne położenie fotoelektrycznej płytki kodowej, na które nie ma wpływu wyłączenie zasilania i zakłócenia.
Specyfikacja
Przełącz wydajność | |
Numer obwodu: | SPST |
Moc znamionowa: | 1A 16V prądu stałego |
Przełącz moment obrotowy: | 500gf.cm maks |
Kąt przełączania: | maks. 40º |
Żywotność bez obciążenia: | 30 000 cykli 100mΩ maks |
Żywotność z obciążeniem: | 30 000 cykli maks. 200 mΩ |
Początkowa rezystancja styku: | maks. 100 mΩ |
Rezystancja izolacji: | 100mΩ min.250V DC |
Odporność na napięcie: | 300 V AC przez 1 minutę |
Właściwości mechaniczne | |
Całkowity anioł rotacyjny: | 300°±5º |
Zablokuj: | 16 |
Moment obrotowy: | 150~350 gf.cm |
Siła ogranicznika obrotowego: | 3Kgf.max/Aluminium;maks. 3,5 kgf/mosiądz;Maks. 4,0 kgf/stal nierdzewna |
Siła pchająco-ciągnąca wału: | 8Kgf.maks |
Moment obrotowy: | 20~200f.cm CC: moment obrotowy kliknięcia: 60~400gf.cm |
Drgania wału: | Maks.: 0,6 * L/20 mm PP maks |
Wibracja: | 10 do 50 do 10 Hz/min.amplituda wynosi 1,5 mm dla wszystkich częstotliwości. |
Wydajność elektryczna | |
Liczba impulsów/zatrzymań | 16/16 |
Cechy: | z przełącznikiem wciskanym/obrotowym |
Rezystancja izolacji: | 100mΩ min.250V DC |
Trwałość | |
Żywotność bez obciążenia: | 20 000 cykli 100mΩ maks |
Wydajność środowiskowa | |
Zimno: | -40ºC±2ºC przez 96h |
Duchota: | 85ºC±2ºC przez 96h |
Wilgotne ciepło: | 40±2ºC, 90 do 95% wilgotności względnej przez 96 godzin |
Cechy
1. Uszczelniony enkoder o wysoce niezawodnej wydajności.
2. Dostępne w wielu różnych wariantach.
3. Przełącznik wciskany ze skokiem 0,5 mm lub 1,5 mm.
4. Długość i kształt wału można regulować.
5. Różnorodne metody montażu do wyboru
Aplikacja
Absolutny obrotowy enkoder fotoelektryczny, ze względu na swoją absolutnie wyjątkową, przeciwzakłóceniową pamięć bez utraty mocy, jest coraz szerzej stosowany w pomiarze kąta, długości i kontroli pozycjonowania w różnych systemach przemysłowych
Nadaje się głównie do elektroniki samochodowej, sprzętu AGD.Urządzenia gospodarstwa domowego, takie jak piekarniki i pralki, produkty audio, timery i inne powiązane urządzenia elektroniczne;
Głównie używany do regulacji głośności, temperatury, częstotliwości i przełączania funkcji
