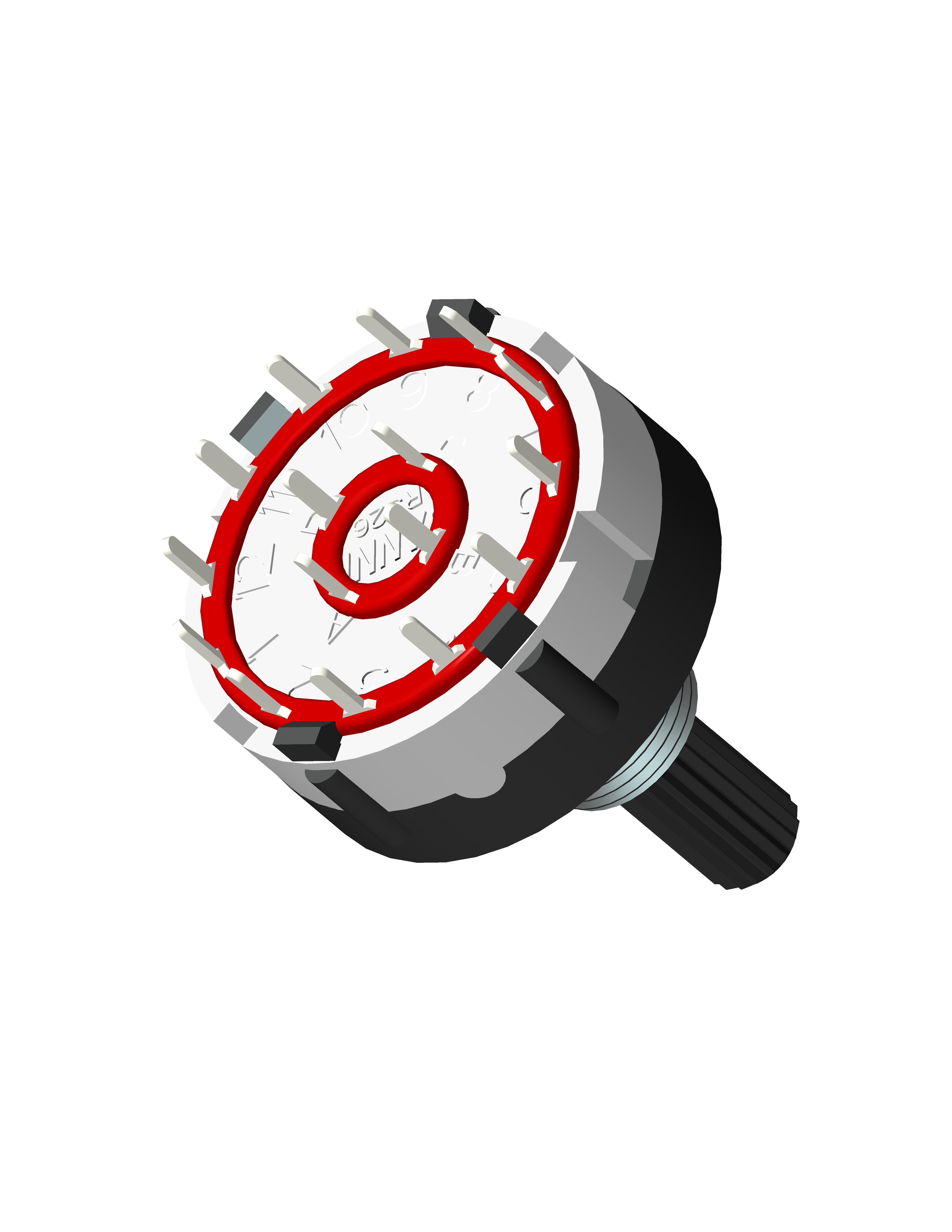

OpisObrotowyPrzełącznik
Przełącznik obrotowy to przełącznik obsługiwany przez obrót.Są one często wybierane, gdy potrzebne są więcej niż 2 lokalizacje, takie jak wentylator z trzema prędkościami lub radio CB z wieloma częstotliwościami odbioru lub „kanałami”.
Zastosowanie przełącznika obrotowego
Rprzełączniki otarte służą do włączania selektorów kanałówsygnałodbiorników, a także selektory zakresu na mierniku elektrycznym i selektory pasma na multi-radia pasmowe, selektory pasm do sprzętu AGDitp....
Specyfikacja produktu
| 1. Charakterystyki mechaniczne |
| Całkowity kąt obrotu |
N=2/3/4/5/6/7/8/9/10/11/12 N: bieg |
| Kąt przełączania |
30o±2o |
| Całkowity moment obrotowy |
50±20mNm |
| Siła ogranicznika obrotów |
Min: 4 kgf |
| Siła pchająco-ciągnąca wału |
Min: 6 kgf |
| Siła końcowa |
5N przez 1 minutę |
| Kołysanie się wału |
Maks.: 0,6*L/20mm PP |
| 2. Charakterystyki elektryczne |
| Ocena (maks.)/(min.) (Obciążenie rezystancyjne) |
0.3A 16V DC/50uA 3V DC |
| Rezystancja styku (początkowa/po okresie eksploatacji) |
200mΩmaks. |
| Rezystancja izolacji |
min. 100MΩ100 V prądu stałego |
| Odporność na napięcie |
500 V AC przez 1 minutę |
| 3. Trwałość |
| Żywotność bez obciążenia |
10 000 cykli 100mΩ maks |
| Żywotność z obciążeniem Obciążenie: jak ocena |
10 000 cykli 150mΩ maks |
| 4. Efektywność środowiskowa |
| Zakres temperatury pracy |
-10oC do +85oC |
| Zakres temperatur przechowywania |
-40oC do +85oC |
| 5. Wartość odniesienia ciepła spawania |
| Lutowanie ręczne |
350oC±10oC/3+1S |
| Lutowanie na fali |
260oC±5oC/10±1S |
| Lutowanie reflow |
Patrz rozkład temperatur w arkuszu danych |
Często zadawane pytania
P: Czy mogę pobrać od ciebie próbkę?
Odp .: Tak, możemy dostarczyć bezpłatne próbki do testów, skontaktuj się z nami za darmo i powiedz nam, jakiego produktu potrzebujesz.
P: Czy akceptujesz dostosowywanie?
Odp .: Tak, dostosowanie jest dopuszczalne, prosimy o kontakt z naszymi pracownikami sprzedaży w celu konsultacji.
P: Czy możesz zapewnić pomoc w kwestiach technicznych?
Odp .: Tak, mamy ponad 10 lat badań i rozwoju w branży elektronicznych potencjometrów.Jeśli potrzebujesz pomocy technicznej w procesie zakupu, skontaktuj się z nami.
Żywotność bez obciążenia: 10000 cykli 100MΩ max
