Model nr.: | RCA02-001 | Obróbka powierzchniowa: | Złocenie/niklowanie |
---|---|---|---|
Znak towarowy: | SANNI | Typ interfejsu: | Instalowanie wtyczki |
Płeć: | Żeński Jack | Aplikacja: | Wzmacniacze, wideo i stereo |
Podkreślić: | Phono żeńskie złącze RCA,podwójne złącze żeńskie RCA |

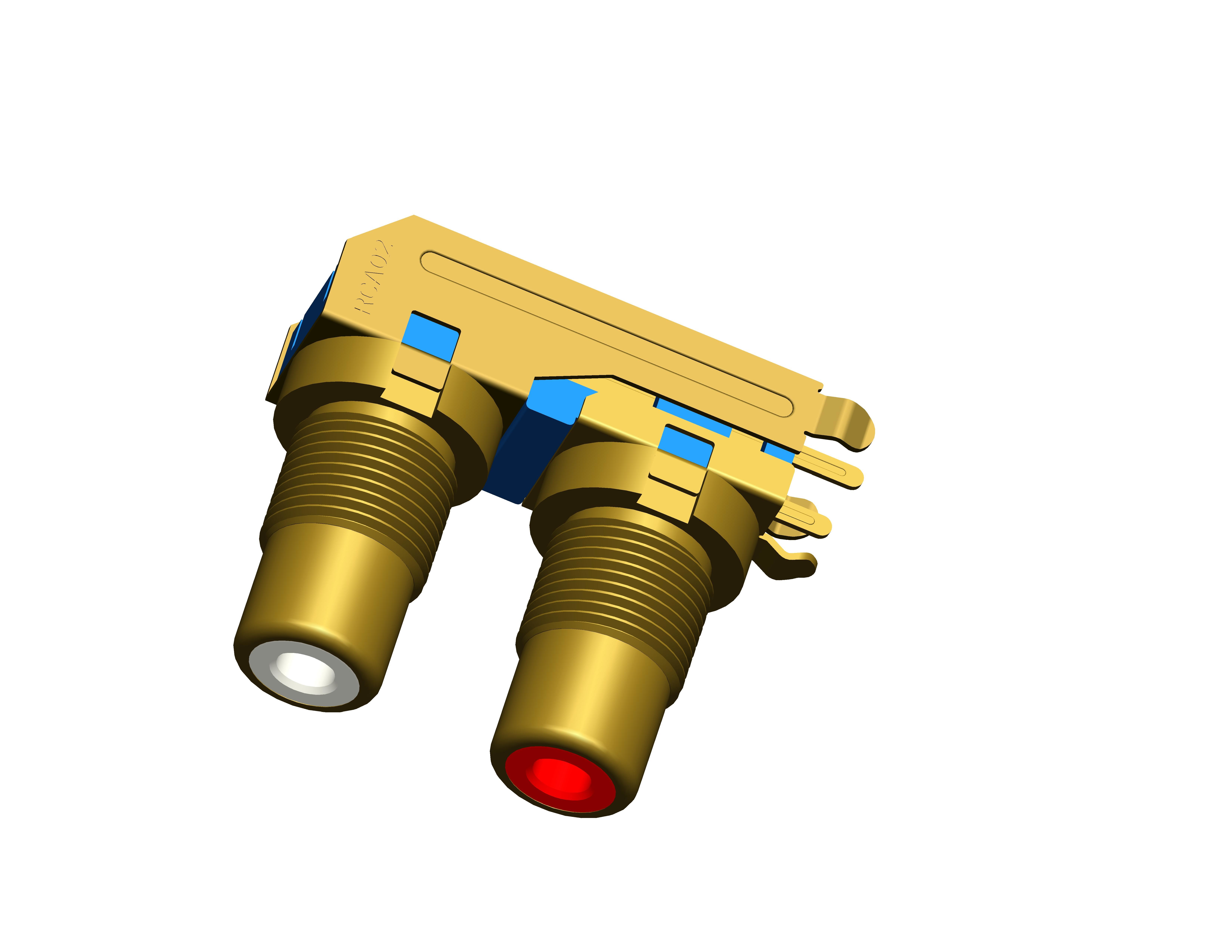

RCA02-001 Podwójne złącze RCA żeńskie Złącze Phono Żeńskie gniazdo czerwono-białe
Cechy produktu:
Produkt podlegający reklamacji RoHS
Dobry kontakt
Zero hałasu
Podwójna jednostka
Materiał izolujący
Aplikacje
Złącze RCA było pierwotnie używane do sygnałów audio.Podobnie jak wiele innych złączy, zostało ono użyte do celów innych niż pierwotnie zamierzone, w tym złącza zasilania prądem stałym, złącza kabli głośnikowych izłącza radiowe.Jego użycie jako złącza dla kompozytowych sygnałów wideo jest bardzo częste, ale zapewnia słabe dopasowanie impedancji.Złącza i kable RCA są również używane do przesyłania dźwięku cyfrowego w formacie S/PDIF, z różnokolorowymi wtyczkami, aby odróżnić je od innych typowych połączeń.
Kod koloru Opcjony:
Żeńskie gniazda RCA są często oznaczone kolorami: żółtym dla kompozytowego wideo, czerwonym dla prawego kanału audio i czarnym lub białym dla lewego kanału audio stereo.
Kompozytowe wideo analogowe | Złożony | Żółty |
Dźwięk analogowy | Lewy/Mono (zapisz, jeśli kabel z 4 złączami) | Biały |
Prawy (nagraj, jeśli kabel z 4 złączami taśmowymi) | Czerwony | |
Prawa taśma (odtwarzaj, jeśli kabel taśmy ma 4 złącza) | Żółty | |
Lewa taśma (odtwarzaj, jeśli kabel taśmy ma 4 złącza) | Czarny | |
Centrum | Zielony | |
Prawy obwód | Szary | |
Lewy obwód | Niebieski | |
Prawy tylny obwód | Dębnik | |
Lewe tylne obramowanie | brązowy | |
Głośnik niskotonowy | Fioletowy | |
Dźwięk cyfrowy | S/PDIF | Pomarańczowy |
Komponentowe analogowe wideo (YPBPR) | Y | Zielony |
PB/CB | Niebieski | |
PR/CR | Czerwony |
Specyfikacja produktu:
1. Specyfikacja elektryczna | |
Wytrzymałość dielektryczna | 500 V AC RMS po 1 minucie |
Moc znamionowa | 30 V/prąd stały 1,0 A. |
Rezystancja styku | Maks. 30 mΩ |
Rezystancja izolacji | 100MQ min. |
2. Specyfikacja mechaniczna | |
Siła wkładania | 30N Maks |
Wycofaj siłę | 8N min. |
Wytrzymałość na siłę zacisku | 30N Max stosowane w kierunku pociągania przez 5 sekund |
Wycofaj siłę dla styku środkowego | 5N min (użyj OD = 3,2 ± 0,05 mm, długość = 14 士 0,20 mm wtyk pomiarowy) |
3. Trwałość | |
Próba życia | 1500 cykli min. |
4. Specyfikacja środowiskowa. | |
Zakres temperatur | -40℃ do +70℃ |
Test w komorze solnej | 24 godziny |
