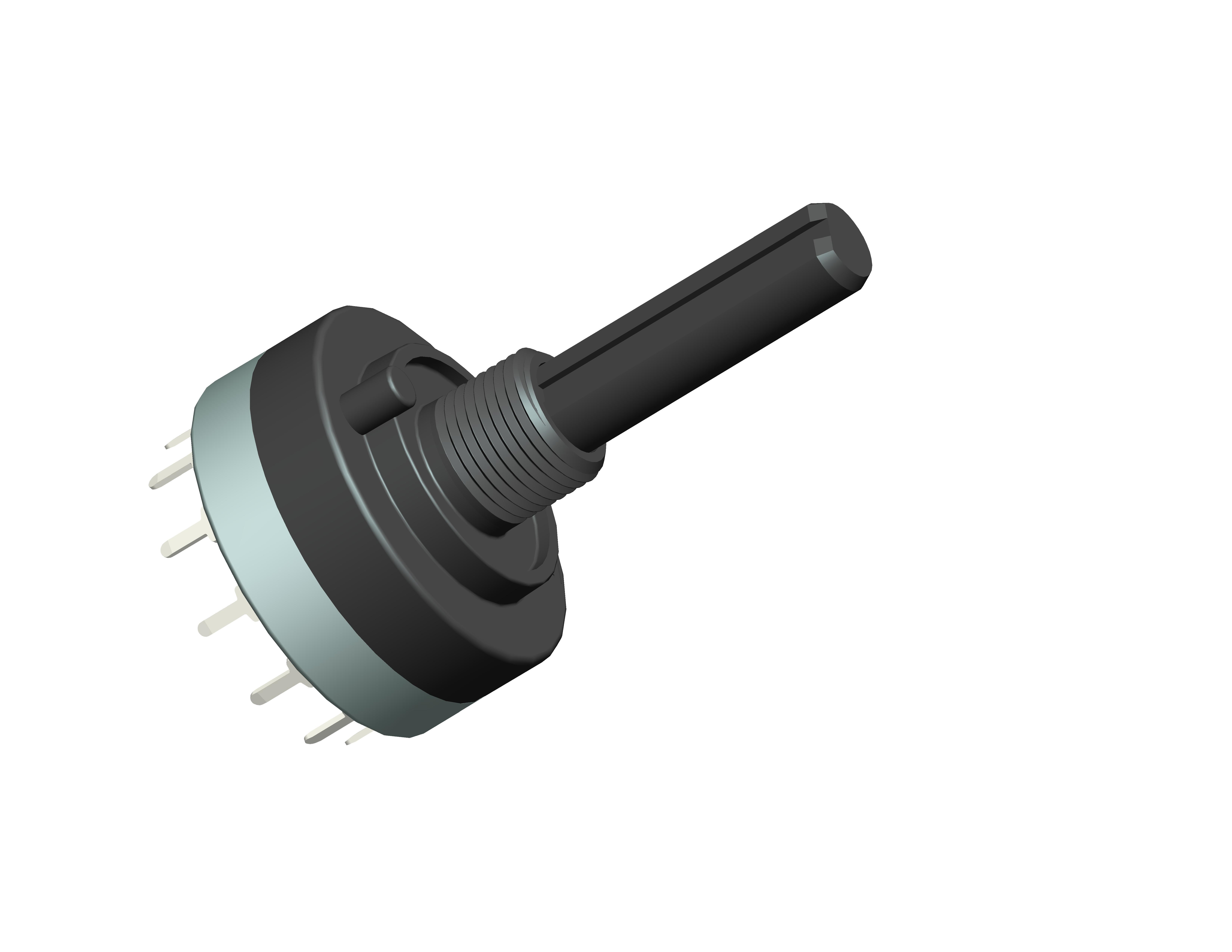

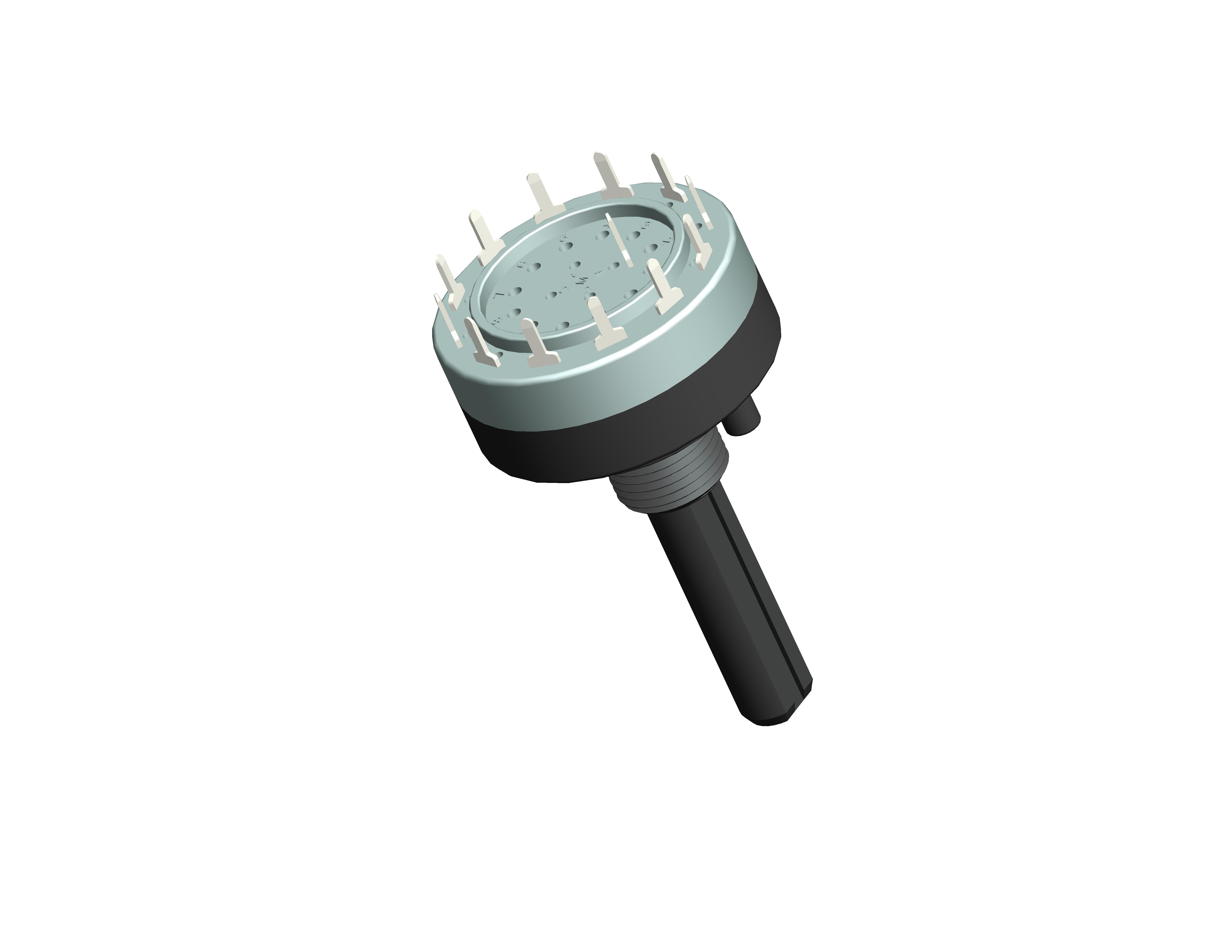

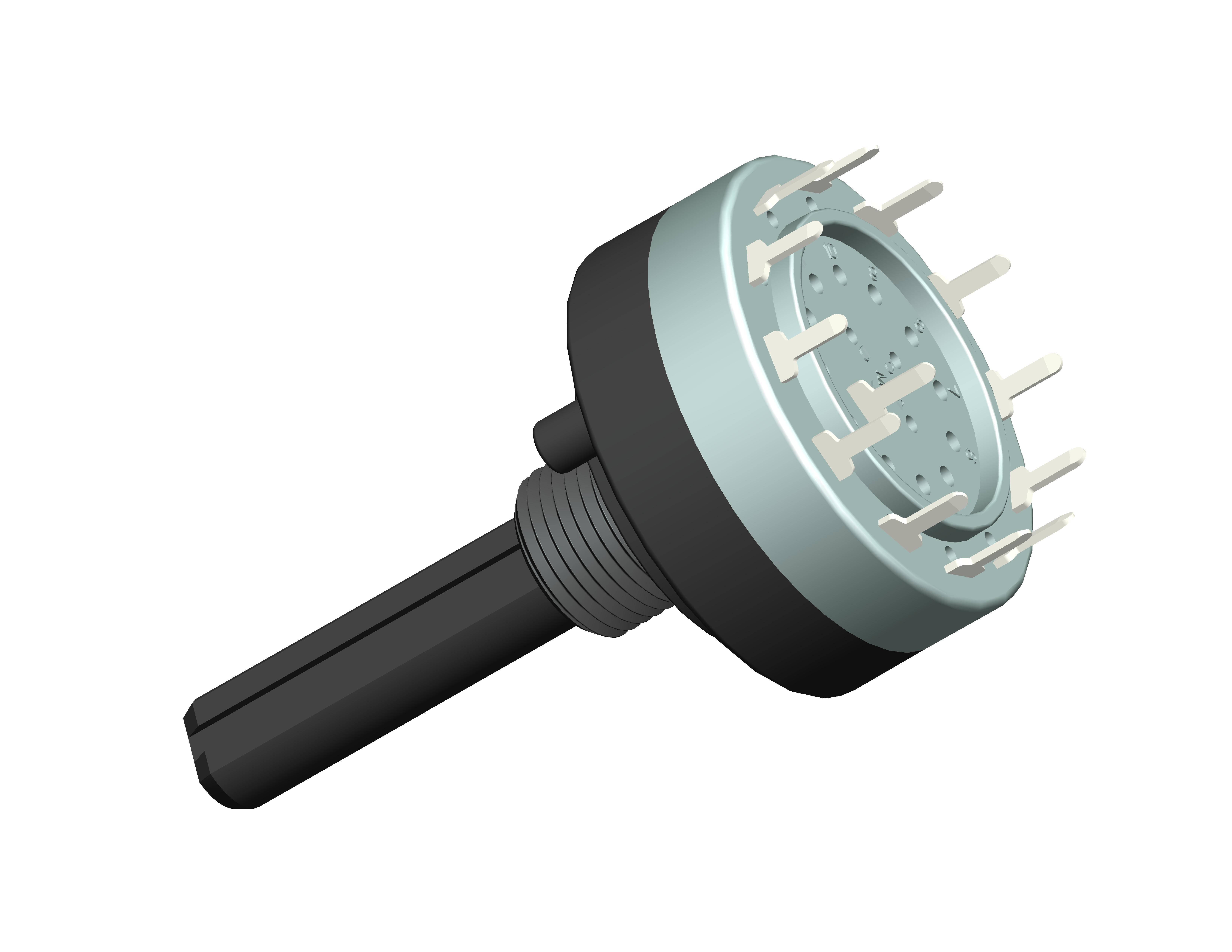

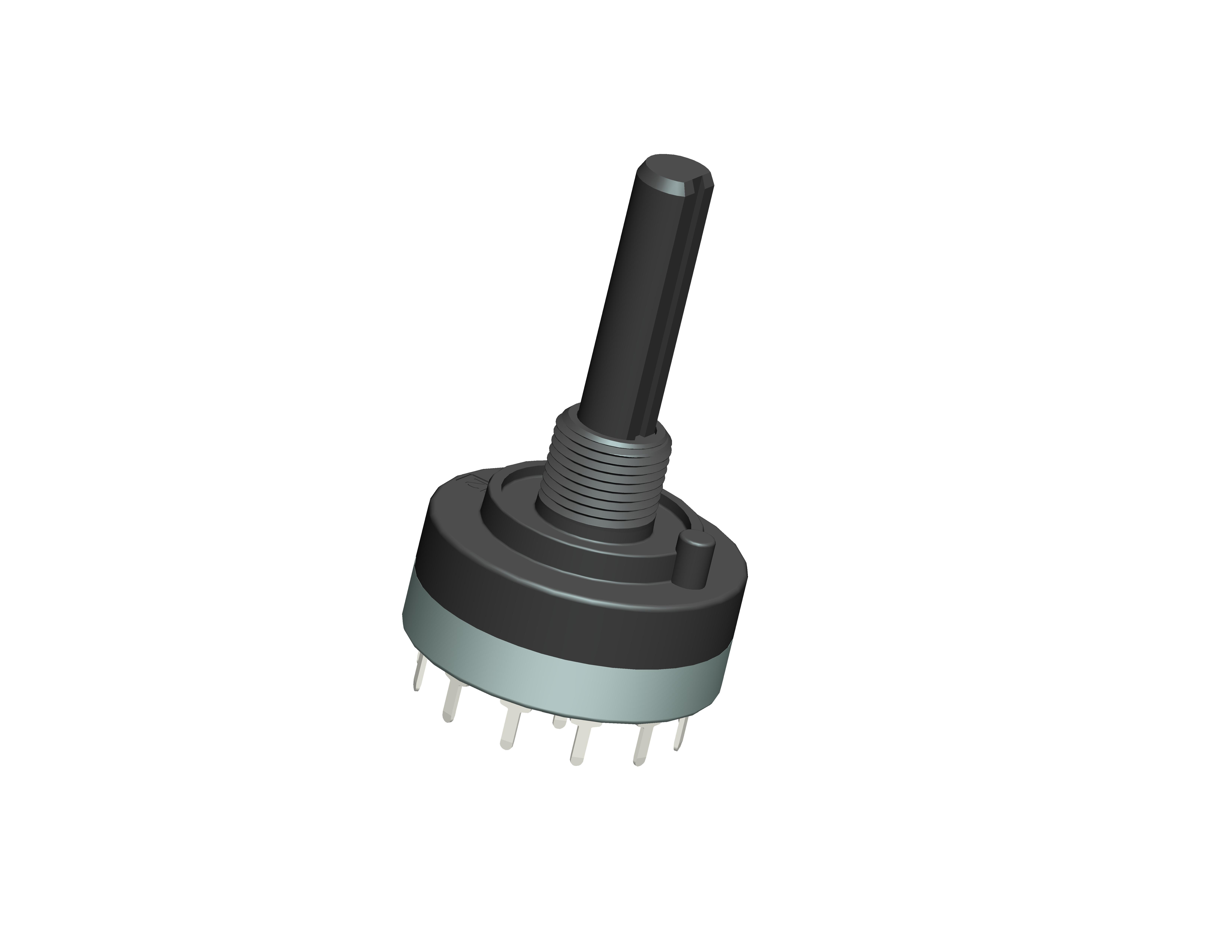

Model nr,: | RS26 | Materiał wału: | Plastikowy |
---|---|---|---|
Polacy: | Wiele | Życie rotacyjne: | 10000 cykli |
Pakiet transportowy: | Karton | Stan: | Nowy |
Podkreślić: | Przełącznik obrotowy wału izolowanego,przełącznik obrotowy 26 mm,elektroniczny przełącznik obrotowy wałka z tworzywa sztucznego |
Opis
Przełączniki obrotowe mogą zastąpić generator impulsów obrotowych funkcją analogową tradycyjnych potencjometrów rezystancyjnych.Te przełączniki obrotowe są zwykle używane w interfejsie człowiek-maszyna na przednim panelu przyrządu i audiowizualnym panelu sterowania.Przełączniki obrotowe wykorzystują ortogonalne enkodery optyczne jako czysto cyfrowe urządzenia zastępujące potencjometry analogowe.Ale wnętrza tych przełączników obrotowych są całkowicie cyfrowe i wykorzystują technologię optyczną.
Cechy
Specyfikacja
Charakterystyka mechaniczna | |
Kąt obrotu / koła zębate | 300º±5ºN |
Siła zatrzymania wału | 5,0kgf.cm min |
Siła dokręcania nakrętki | 8,0kgf.cm min |
Moment obrotowy | 400 do 800 gf.cm |
Siła pchająco-ciągnąca wału | 8kg 10s min |
Luz wału w osi | maks. 0,3 mm |
Luz wału w chybotaniu obrotowym | 4º Maks |
Charakterystyka środowiskowa | |
Zakres temperatury pracy | -10°C ~ +85°C |
Zakres temperatur przechowywania | -40°C ~ +85°C |
Lutowalność | 260°C±5°C przez 3°C±0,5s |
Trwałość | |
Życie rotacyjne | 10 000 cykli |
Wibracja | 10-150hz 3 kierunki przez 2h każda amplituda 10mm |
Charakterystyka elektryczna | |
Rezystancja kontaktu | 100MΩ Maks.mm |
Odporność na napięcie | 500 V AC przez 1 minutę |
Rezystancja izolacji | 100MΩ min.500 V prądu stałego |
wyczucie czasu | Brak zwarcia |
Aplikacja
Wielokierunkowy przełącznik obrotowy stosowany głównie w kuchenkach mikrofalowych, wentylatorach, multimedialnych audio, wzmacniaczach, sprzęcie medycznym itp. Główne funkcje funkcji przełączania, termostatu, synchronizacji, prędkości i tak dalej.
