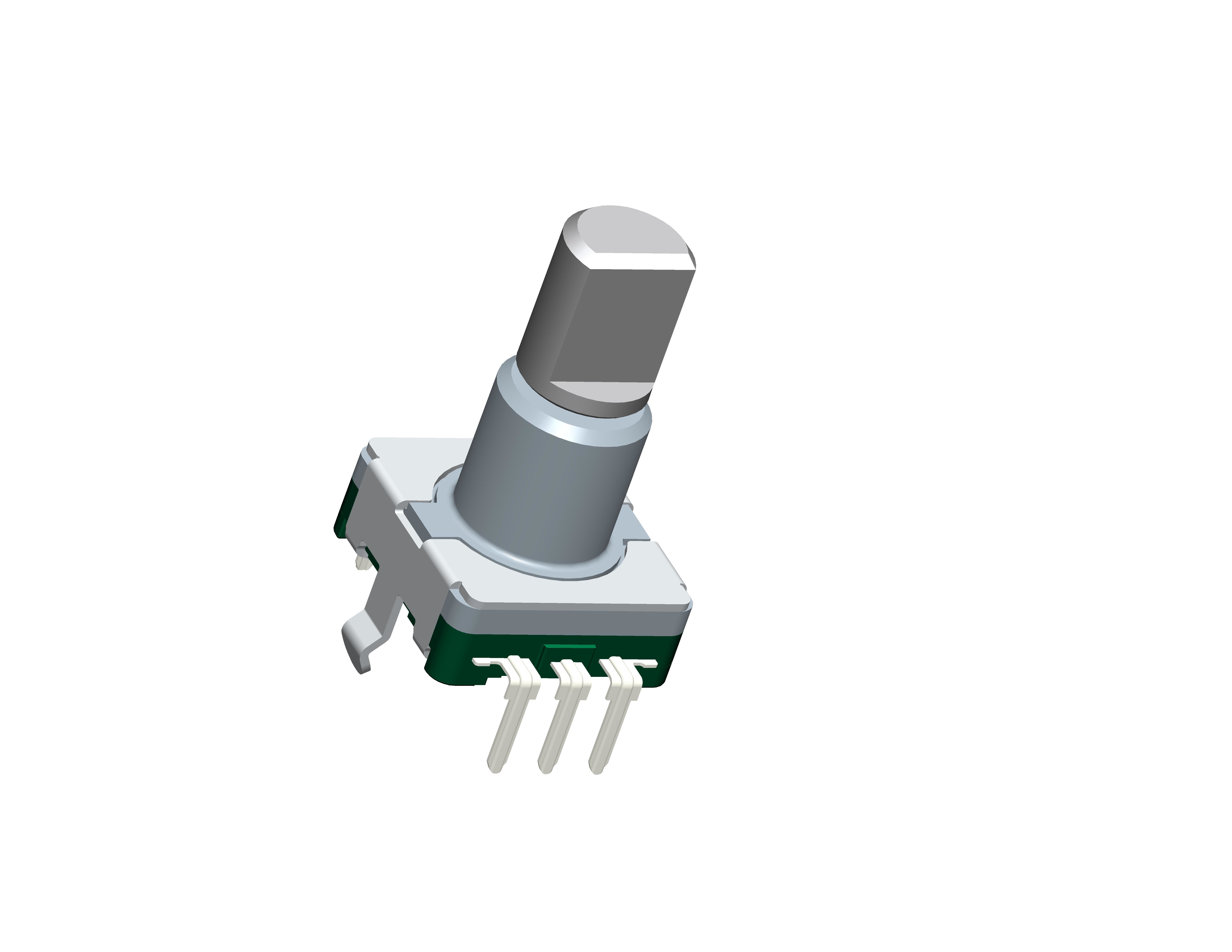

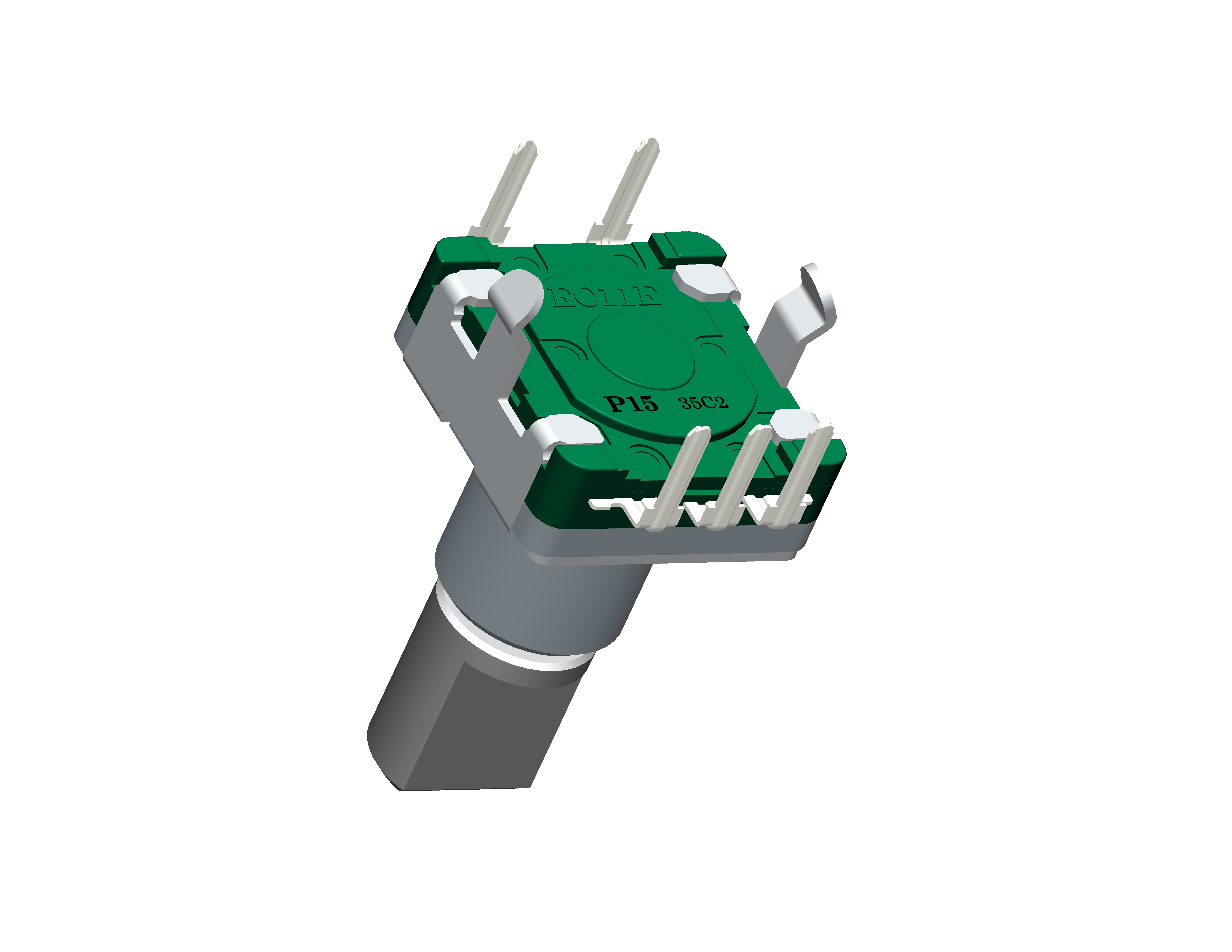

Opis
Enkodery inkrementalne przetwarzają przemieszczenie na okresowe sygnały elektryczne, które następnie są przetwarzane na impulsy zliczające.Liczba impulsów reprezentuje przemieszczenie.
Obrotowy enkoder inkrementalny wysyła impuls podczas obracania i zna swoją pozycję za pomocą urządzenia zliczającego.Kiedy enkoder się nie porusza lub gdy zasilanie jest wyłączone, zapamiętuje pozycję, opierając się na wewnętrznej pamięci urządzenia liczącego.
W ten sposób, gdy awaria zasilania, enkoder nie może mieć żadnego ruchu, gdy połączenie działa, proces impulsu wyjściowego enkodera, nie może dojść do zakłóceń i utraty impulsu, w przeciwnym razie pamięć urządzenia zliczającego zera będzie offset, a wysokość offsetu nie jest znana, dopiero po błędnych wynikach produkcji można poznać
Specyfikacja
| Cechy: |
| Kontroluj orientację części |
Pionowy |
| Konfiguracja siłownika |
Płaski |
| Długość siłownika |
20mm |
| Liczba zaczepów |
30 |
| Liczba impulsów |
15 |
| Przełącznik wciskany |
Z |
| Skok przełącznika wciskanego |
0,5 mm |
| Wymiary |
Rozmiar 11mm |
| Zakres temperatury pracy |
-40℃ ~ +85℃ |
| Wydajność elektryczna |
| Oceny |
10mA 5V prądu stałego |
| Sygnał wyjściowy |
Dwie fazy A i B |
| Maks./min.prąd roboczy (obciążenie rezystancyjne) |
10mA/1mA |
| Rezystancja izolacji |
min. 100MΩ250 V prądu stałego |
| Odporność na napięcie |
300V AC przez 1 minutę lub 360V AC przez 2s |
| Wydajność mechaniczna |
| Moment hamujący |
10±7mN·m |
| Siła pchająco-ciągnąca |
100N |
| Trwałość |
| Żywotność |
15 000 cykli |
| Specyfikacje przełącznika wciskanego |
| Układ kontaktowy |
Jednobiegunowy pojedynczy rzut (wciskany) |
| Podróż |
0,5 ± 0,5 mm |
| Siła operacyjna |
4±2N |
| Oceny |
0,1 A 5 V DC (minimalne wartości znamionowe 500 µA 5 V DC) |
| Rezystancja styku (początkowa wydajność/po okresie eksploatacji) |
100mΩ maks./200mΩ maks. |
| Żywotność |
20 000 razy |
Aplikacja
Enkoder inkrementalny jest używany głównie do pomiaru prędkości, przyspieszenia, kierunku obrotu, kąta i tak dalej.Szeroko stosowany w maszynach kroczących, obrabiarkach CNC, windach, serwomotorach, przepływomierzach, maszynach tekstylnych, maszynach metalurgicznych, maszynach wtryskowych, maszynach drukarskich i pakujących, przyrządach automatycznych i innych dziedzinach pomiaru i kontroli automatyki przemysłowej.
Nasza przewaga
1. 4 linie produkcyjne automatyki, ponad 100 doświadczonych pracowników dla produktów o wyższej precyzji.
2. Ponad 10 oddanych i doświadczonych inżynierów i projektantów w dziale R&D.
3. Wspieraj niestandardową usługę ODM/OEM.Pomóż klientom szybko przekształcić ich pomysły w rozwiązania do masowej produkcji oraz ukończyć projektowanie, opracowywanie i weryfikację prototypów.
4. Profesjonalne instrumenty testujące i zespół w celu zapewnienia jakości produktu.
