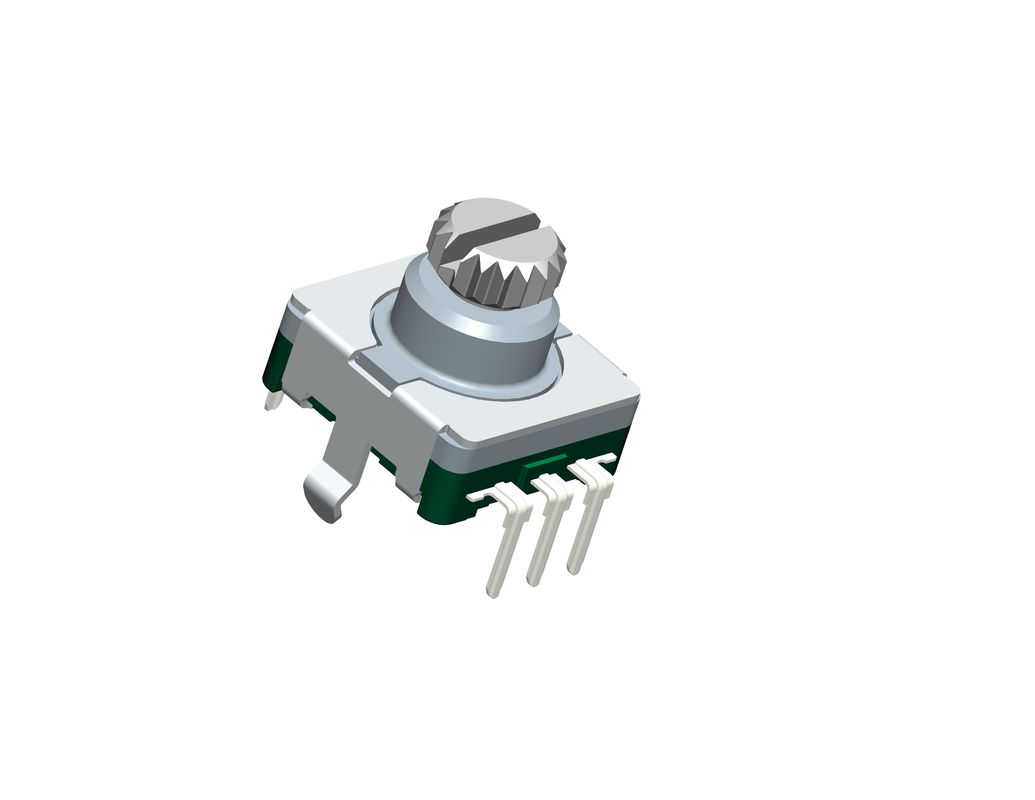

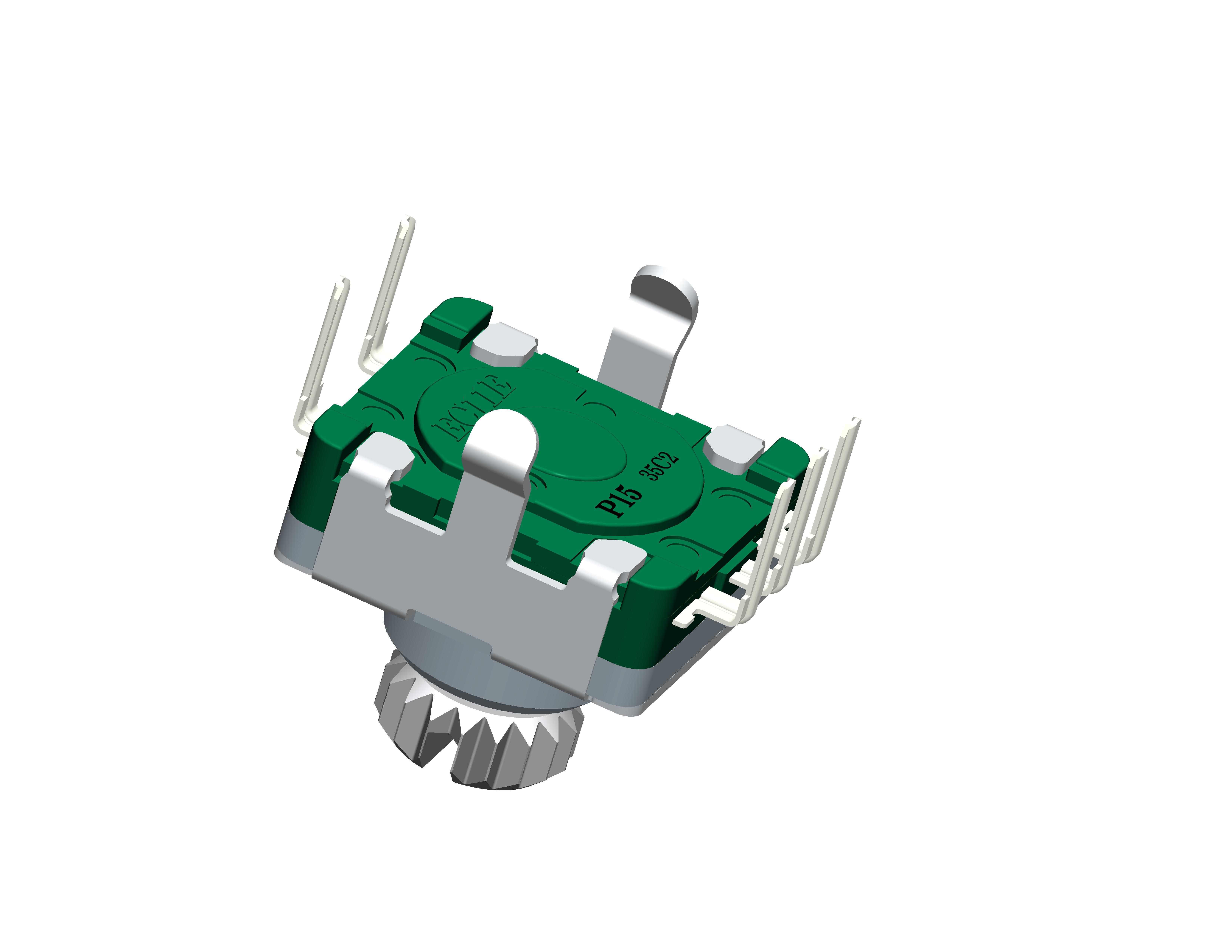

Opis
Enkoder inkrementalny to liniowe lub obrotowe urządzenie elektromechaniczne, które ma dwa sygnały wyjściowe, A i B, które emitują impulsy podczas ruchu urządzenia.Razem sygnały A i B wskazują wystąpienie i kierunek ruchu.Wiele enkoderów inkrementalnych ma dodatkowy sygnał wyjściowy, zwykle określający indeks lub Z, który wskazuje, że enkoder znajduje się w określonej pozycji odniesienia.Ponadto niektóre enkodery zapewniają wyjście stanu (zwykle określające alarm) wskazujące wewnętrzne stany awarii, takie jak awaria łożyska lub awaria czujnika.
Cechy
1.Wysoka niezawodność działaniaenkoder o zamkniętej konstrukcji.
2. Przełącznik wciskany ze skokiem 0,5 mm lub 1,5 mm.
3. Długość i kształt wału można dostosować.
4. Pionowe wstawianie PCB DIP
5. Zgodny zRoHS 2.0
6. Dopuszczalne małe zamówienie
Specyfikacja
| Właściwości mechaniczne |
| Siła stopera |
3kgf.maks |
| Moment obrotowy: |
20~200 gf.cm |
| siła pchająco-ciągnąca: |
8Kgf.maks |
| Siła ogranicznika obrotowego: |
3Kgf.max/Aluminium;maks. 3,5 kgf/mosiądz;Maks. 4,0 kgf/stal nierdzewna |
| Zablokuj: |
30 |
| Wibracja: |
10 do 50 do 10 Hz/min.amplituda wynosi 1,5 mm dla wszystkich częstotliwości. |
| Wydajność elektryczna |
| Liczba impulsów/zatrzymań |
15 |
| Rezystancja izolacji: |
100mΩ min.250V DC |
| Odporność na napięcie: |
300 V AC przez 1 minutę |
| Wydajność środowiskowa |
| Zimno: |
-40ºC±2ºC przez 96h |
| Duchota: |
85ºC±2ºC przez 96h |
| Wilgotne ciepło: |
40±2ºC, 90 do 95% wilgotności względnej przez 96 godzin |
| Przełącz wydajność |
| Moc znamionowa: |
0,1 A 5 V prądu stałego |
| Przełącz moment obrotowy: |
500± 200 gf.cm maks |
| Kąt przełączania: |
0,5 ± 0,3 |
| Numer obwodu: |
NACISKAĆ |
| Odporność na napięcie: |
300 V AC przez 1 minutę |
| Żywotność bez obciążenia: |
100 000 cykli 100mΩ maks |
| Żywotność z obciążeniem: |
100 000 cykli 200mΩ maks |
| Początkowa rezystancja styku: |
maks. 100 mΩ |
| Rezystancja izolacji: |
100mΩ min.250V DC |
Aplikacja
Enkoder inkrementalny jest zwykle używany do pomiarukierunek obrotów,przyspieszenie, kąt,prędkośći tak dalej.Szeroko stosowany w maszynie do wachingu, obrabiarkach CNC, windzie,przepływomierz, serwomotor, maszyna tekstylna, maszyna metalurgiczna,maszyna drukarska i pakująca,wtryskarka, przyrządy automatyczne i inne dziedziny pomiarów i kontroli automatyki przemysłowej.
Nasz zakład
Dongguan SANNI Electronics Technology Co., Ltd. ma ponad 10-letnie doświadczenie w projektowaniu i produkcji potencjometrów, enkoderów, przełączników i innych elementów elektronicznych.Fabryka zajmuje powierzchnię 12000 metrów kwadratowych i zatrudnia ponad 180 pracowników.Posiadamy profesjonalne i dobre zespoły techniczne i sprzedażowe, które zaspokoją Twoje potrzeby.
Nasze Usługi
1. Oferuj bezpłatne próbki
2. Oferuj 1 rok gwarancji
3. Usługa OEM/ODM dostępna, aby spełnić wszystkie Twoje potrzeby
4. 24-godzinny serwis online, aby odpowiedzieć na twoje zapytania
5. Silny zespół badawczo-rozwojowy do wsparcia technicznego
