Liczba impulsów: | 15 | Wymiary: | 11 mm |
---|---|---|---|
Oceny: | 10mA 5V prądu stałego | Odporność na napięcie: | 300V AC przez 1 minutę lub 360V AC przez 2s |
Skok przełącznika wciskanego: | 1,5 mm | Maks./min. prąd roboczy (obciążenie rezystancyjne): | 10mA/1mA |
Siła pchająco-ciągnąca: | 100N | Rezystancja styku (początkowa wydajność/po okresie eksploatacji): | 100mΩ maks./200mΩ maks. |
Podkreślić: | Poziomy przyrostowy enkoder obrotowy,30 impulsów przyrostowy enkoder obrotowy,cyfrowy enkoder przyrostowy 20 mm |

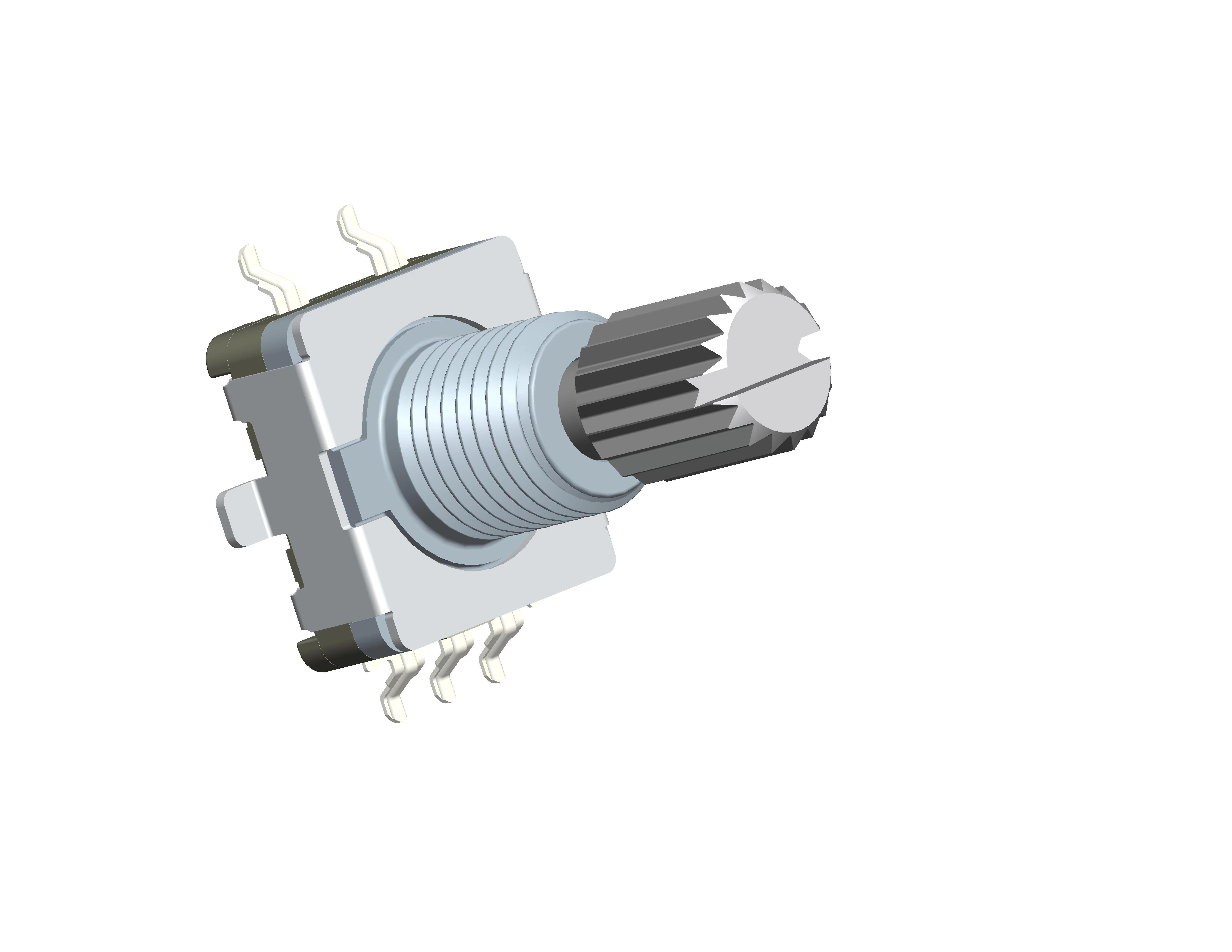

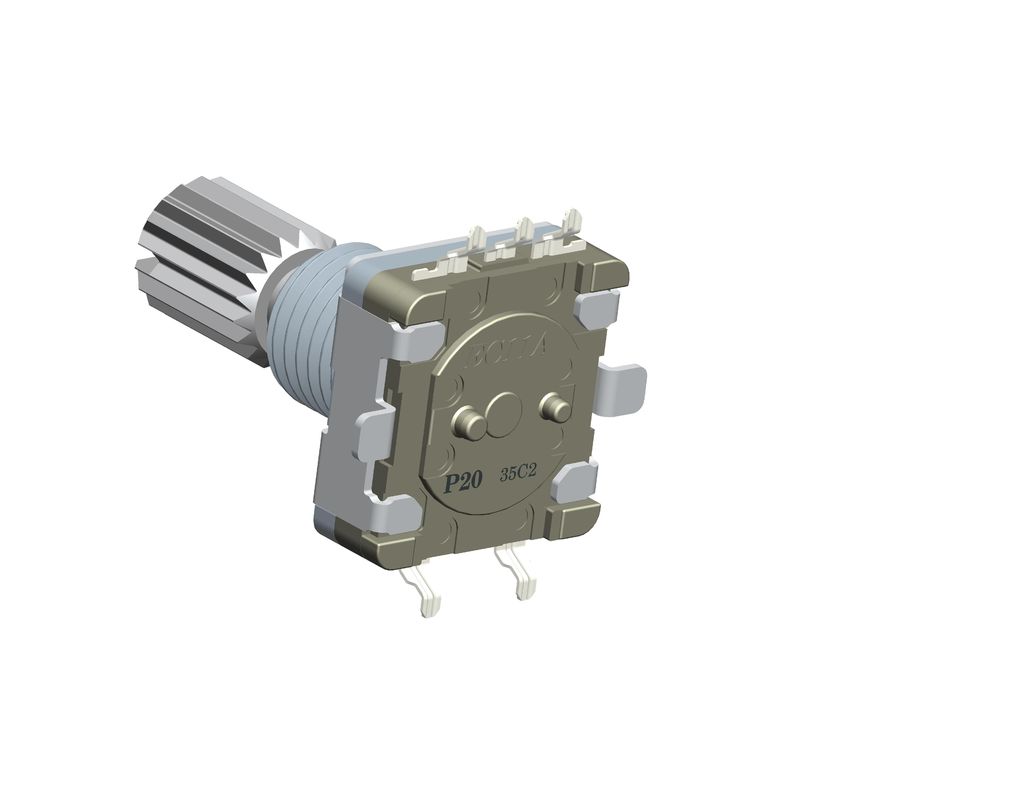

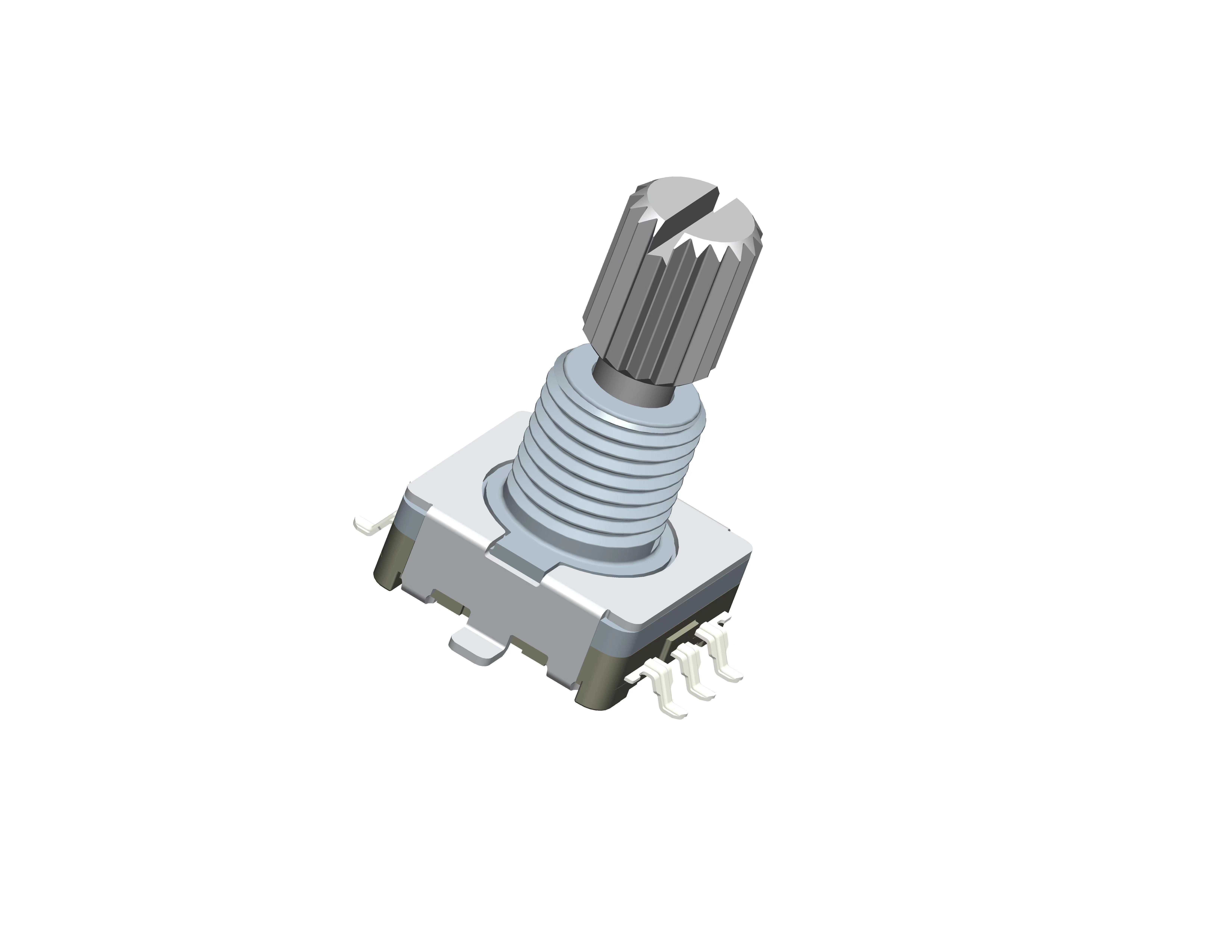

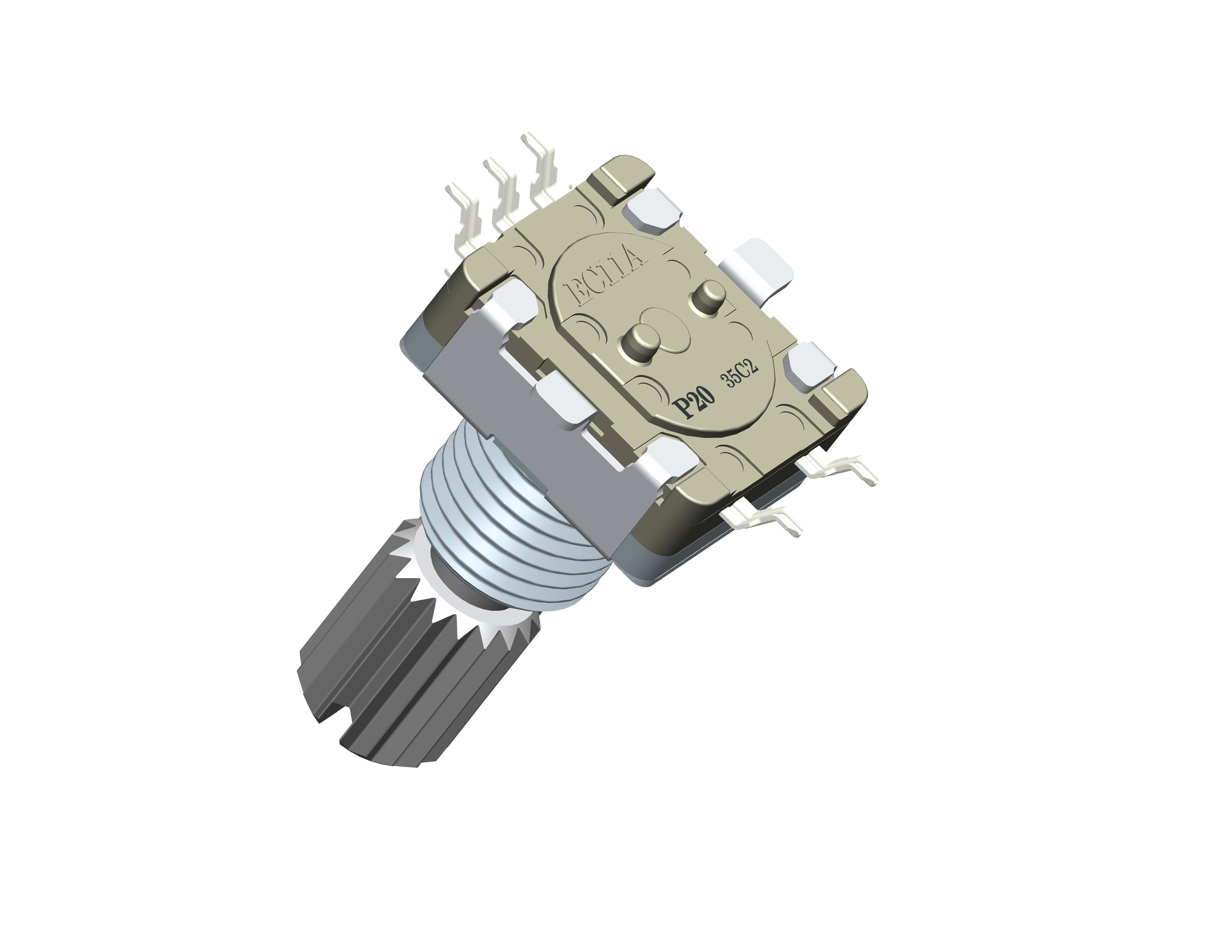

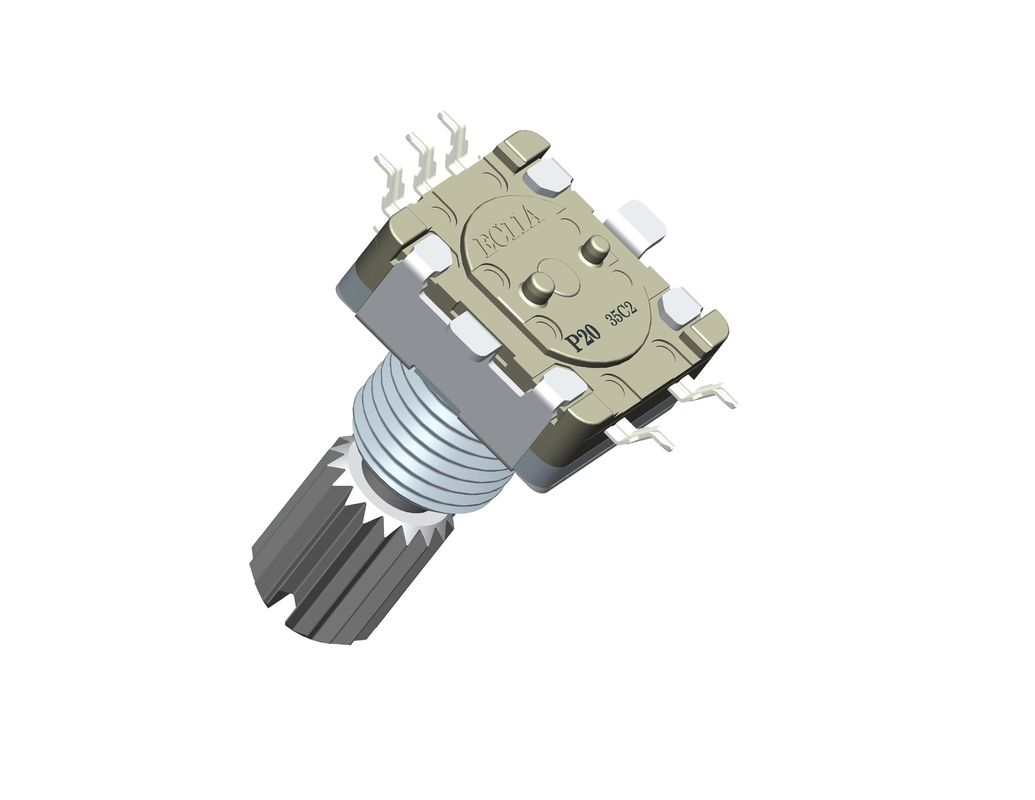

EC11 Inkrementalny Enkoder Obrotowy 10mA 5V DC Metalowy Wałek 20mm do Elektroniki Samochodowej
Opis
Enkodery obrotowe służą doModulacja częstotliwości, regulacja głośności, regulacja temperatury, wybór funkcji itp.Enkodery obrotowe sączujniki, które wykrywają pozycję i prędkość, przetwarzając mechaniczne przemieszczenia obrotowe na sygnały elektryczne i przetwarzając te sygnały.
Cechy: | |
Kontroluj orientację części | Poziomy |
Konfiguracja siłownika | Płaski |
Długość siłownika | 20mm |
Liczba zaczepów | 30 |
Liczba impulsów | 15 |
Przełącznik wciskany | Z |
Skok przełącznika wciskanego | 1,5 mm |
Wymiary | Rozmiar 11mm |
Zakres temperatury pracy | -40℃ ~ +85℃ |
Wydajność elektryczna | |
Oceny | 10mA 5V prądu stałego |
Sygnał wyjściowy | Dwie fazy A i B |
Maks./min.prąd roboczy (obciążenie rezystancyjne) | 10mA/1mA |
Rezystancja izolacji | min. 100MΩ250 V prądu stałego |
Odporność na napięcie | 300V AC przez 1 minutę lub 360V AC przez 2s |
Wydajność mechaniczna | |
Moment hamujący | 10±7mN·m |
Siła pchająco-ciągnąca | 100N |
Trwałość | |
Żywotność | 15 000 cykli |
Specyfikacje przełącznika wciskanego | |
Układ kontaktowy | Jednobiegunowy pojedynczy rzut (wciskany) |
Podróż | 0,5 ± 0,5 mm |
Siła operacyjna | 4±2N |
Oceny | 0,1 A 5 V DC (minimalne wartości znamionowe 500 µA 5 V DC) |
Rezystancja styku (początkowa wydajność/po okresie użytkowania) | 100mΩ maks./200mΩ maks. |
Żywotność | 20 000 razy |
Cechy
1. Uszczelniony enkoder o wysoce niezawodnej wydajności.
2. Dostępne w wielu różnych wariantach.
3. Przełącznik wciskany ze skokiem 0,5 mm lub 1,5 mm.
4. Długość i kształt wału można regulować.
Aplikacja
Nadaje się głównie do elektroniki samochodowej, sprzętu AGD.Urządzenia gospodarstwa domowego, takie jak piekarniki i pralki, produkty audio, timery i inne powiązane urządzenia elektroniczne;Głównie używany do regulacji głośności, temperatury, częstotliwości i przełączania funkcji.
Nasz zakład
Dongguan SANNI Electronics Technology Co., Ltd. ma ponad 10-letnie doświadczenie w projektowaniu i produkcji potencjometrów, enkoderów, przełączników i innych elementów elektronicznych.Fabryka zajmuje powierzchnię 12000 metrów kwadratowych i zatrudnia ponad 180 pracowników.Posiadamy profesjonalne i dobre zespoły techniczne i sprzedażowe, które zaspokoją Twoje potrzeby.
Nasze Usługi
1. Zaoferuj 1 rok gwarancji
2. Usługa OEM/ODM spełniająca wszystkie Twoje potrzeby
3. w ciągu 24 godzin, aby odpowiedzieć na twoje zapytania
4. Silny zespół badawczo-rozwojowy do wsparcia technicznego
5. Zaoferuj bezpłatną próbkę do testu
Często zadawane pytania
• P: Czy mogę otrzymać od ciebie próbkę?
• O: Tak, możemy dostarczyć bezpłatne próbki do testów, skontaktuj się z nami za darmo i powiedz nam, jakiego produktu potrzebujesz.
• P: Czy akceptujecie personalizację?
• O: Tak, dostosowanie jest dopuszczalne, prosimy o kontakt z naszymi pracownikami sprzedaży w celu konsultacji.
• P: Czy możesz zapewnić pomoc w kwestiach technicznych?
• O: Tak, mamy ponad 10 lat badań i rozwoju w branży elektronicznych potencjometrów.Jeśli potrzebujesz pomocy technicznej w procesie zakupu, skontaktuj się z nami.
