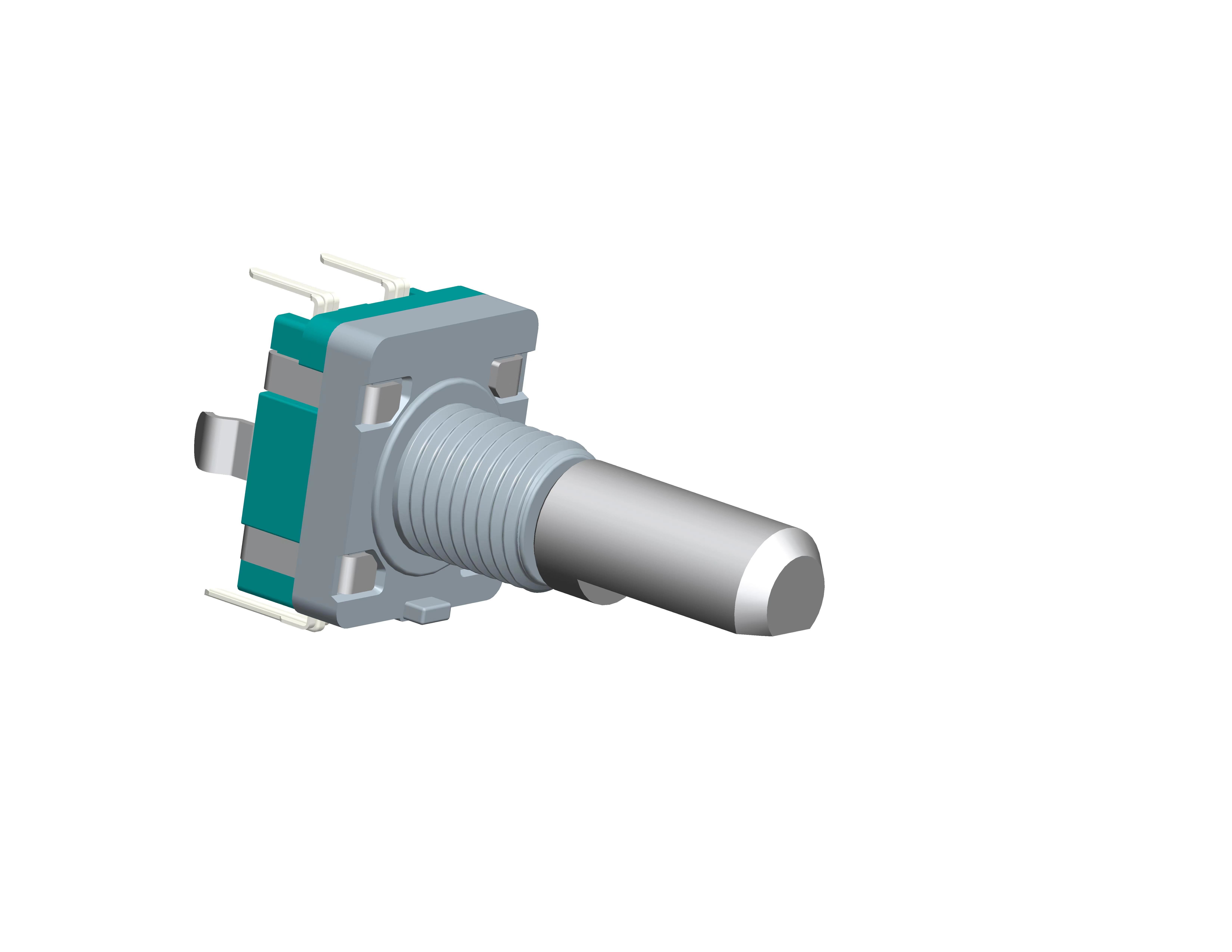

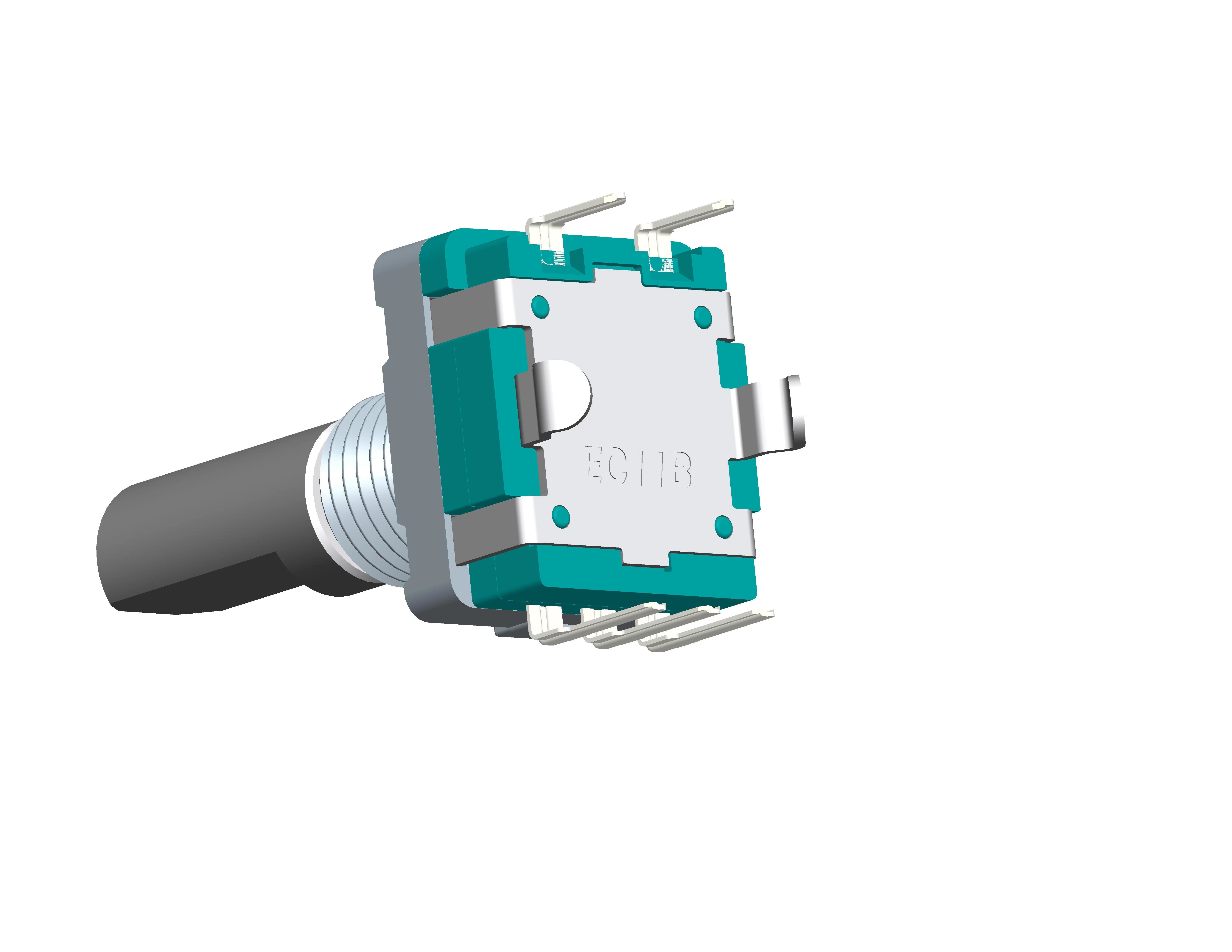

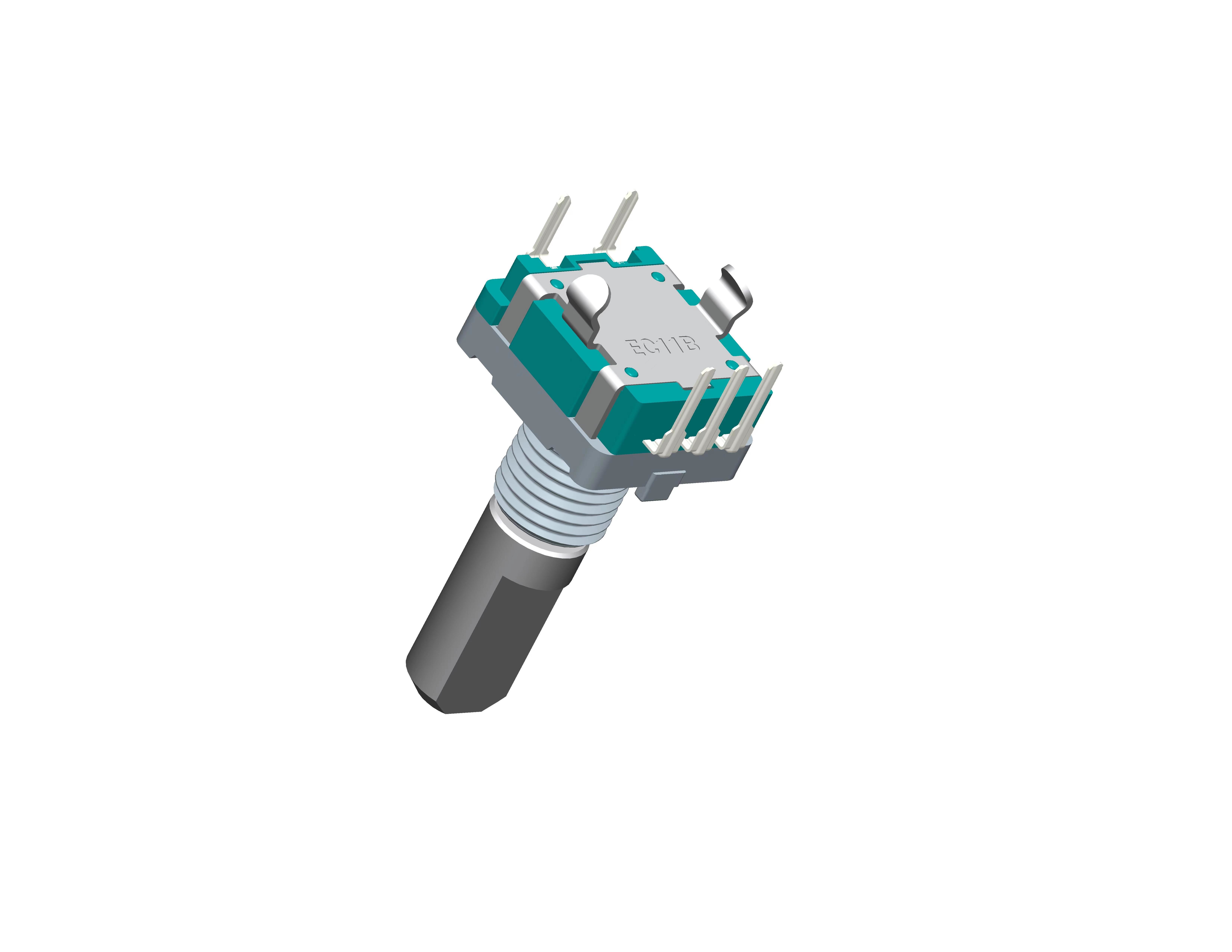

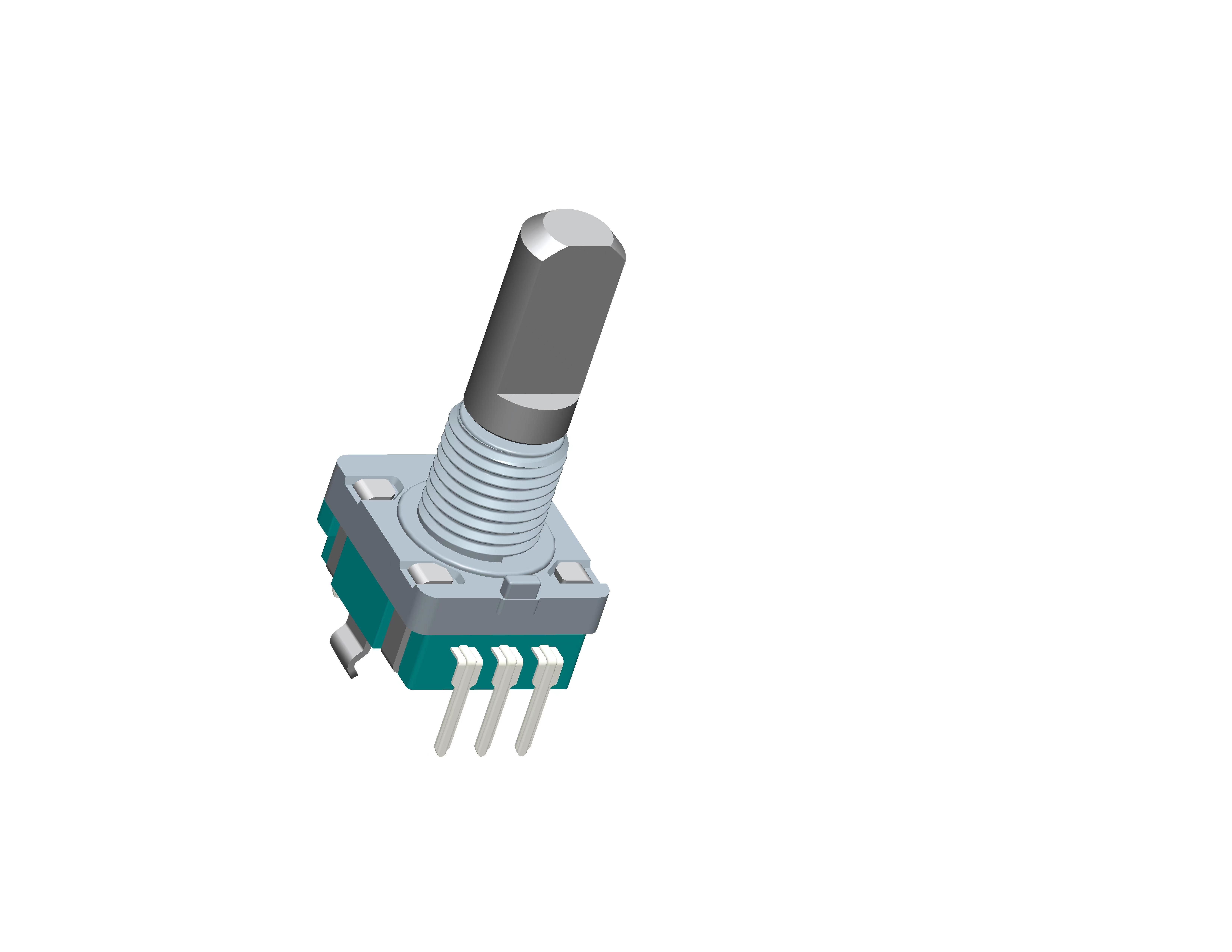

Montaż w pionie Przyrostowy przełącznik enkodera obrotowego EC11 ze skokiem 0,5 mm do regulacji głośności
Opis
Enkodery inkrementalne, zwane także enkoderami wału, są urządzeniami elektromechanicznymi, które przekształcają położenie kątowe lub ruch wału lub osi na analogowe lub cyfrowe sygnały wyjściowe.Głównie używany do regulacji głośności, temperatury, częstotliwości i przełączania funkcji.
Cechy
1. Enkoder o niewielkich rozmiarach i wysoce niezawodnym działaniu;
2. Izolowany wał z opcjami przełącznika wciskanego;
3. Dostępne w wielu różnych wariantach.
4.Przełącznik wciskany ze skokiem 0,5 mm lub skokiem 0,5 mm.
| Cechy: |
| Kontroluj orientację części |
Pionowy |
| Konfiguracja siłownika |
Płaski |
| Długość siłownika |
20mm |
| Liczba zaczepów |
30 |
| Liczba impulsów |
15 |
| Przełącznik wciskany |
Z |
| Skok przełącznika wciskanego |
0,5 mm |
| Wymiary |
Rozmiar 11mm |
| Zakres temperatury pracy |
-40℃ ~ +85℃ |
| Wydajność elektryczna |
| Oceny |
10mA 5V prądu stałego |
| Sygnał wyjściowy |
Dwie fazy A i B |
| Maks./min.prąd roboczy (obciążenie rezystancyjne) |
10mA/1mA |
| Rezystancja izolacji |
min. 100MΩ250 V prądu stałego |
| Odporność na napięcie |
300V AC przez 1 minutę lub 360V AC przez 2s |
| Wydajność mechaniczna |
| Moment hamujący |
10±7mN·m |
| Siła pchająco-ciągnąca |
100N |
| Trwałość |
| Żywotność |
15 000 cykli |
| Specyfikacje przełącznika wciskanego |
|
| Układ kontaktowy |
Jednobiegunowy pojedynczy rzut (wciskany) |
| Podróż |
0,5 ± 0,5 mm |
| Siła operacyjna |
4±2N |
| Oceny |
0,1 A 5 V DC (minimalne wartości znamionowe 500 µA 5 V DC) |
| Rezystancja styku (początkowa wydajność/po okresie użytkowania) |
100mΩ maks./200mΩ maks. |
| Żywotność |
20 000 razy |
