Rodzaj węzła spinalnego: | CW Audio C-P ±20 % | Efektywny kąt elektryczny: | (Zwęża się dźwięk) 225° ± 5° |
---|---|---|---|
Życie elektryczne: | 100 000 cykli | Styl zakończenia:: | Przez dziurę |
Orientacja:: | poziomy | Tuleja: | Metalowe płytko 3/8 (9,53 mm) D x 3/8 (9,53 mm) L |
Kąt mechaniczny: | 300° ±5° | Siła zatrzymania ((wałek 1/8 ˝ D): | 33,89 Ncm (3 funty-cale) |
Podkreślić: | Horyzontalny potencjometr obrotowy,Potencjometr obrotowy do urządzeń gospodarstwa domowego |

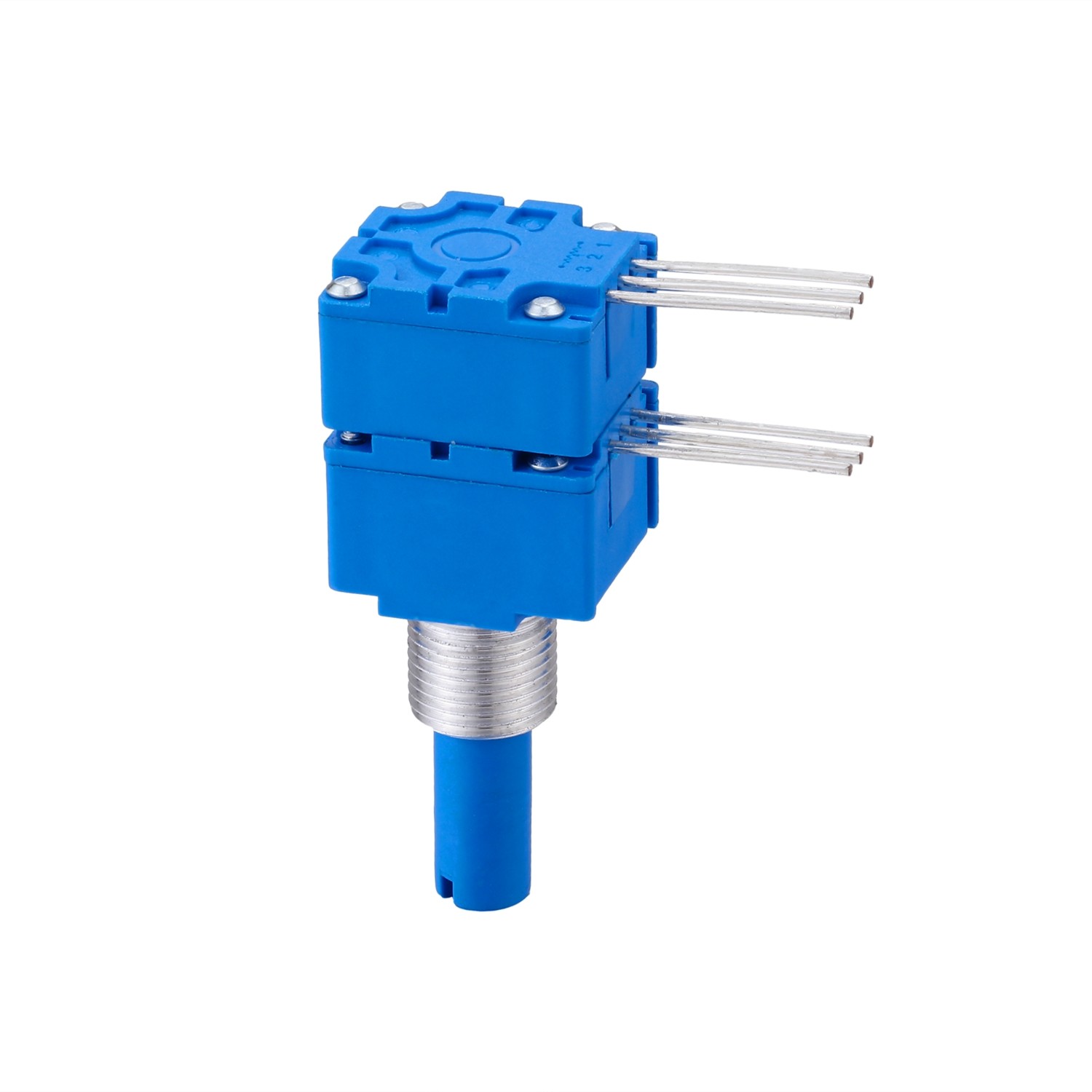

Potencjometr obrotowy jest zmiennym rezystorem (komponentem elektromechanicznym), polega na szczotce, aby przesunąć się po ciele rezystora,w obwodzie w celu uzyskania pewnego związku z napięciem wejściowym napięciem wyjściowym, więc nazywa się potencjometrem.
Ponieważ jednostka wartości oporu potencjometru obrotowego jest taka sama jak jednostka oporu, jego jednostką jest również ohm
Zastosowanie:
Potencjometr obrotowy jest głównie stosowany w produktach komunikacyjnych, walkie-talki, wzmacniacza mocy samochodowych, multimedialnego dźwięku, inteligentnego domu, urządzeń peryferyjnych komputerowych itp. Jego funkcje obejmują głównie:dostosowanie objętości, regulacja natężenia światła, wybór menu, regulacja prędkości, regulacja temperatury itp.Głównymi parametrami potencjometru obrotowego są liniowość, wartość oporu, moc znamionowa, hałas obrotowy, temperatura, charakterystyka zmiany oporu, impedancja izolacyjna itp.
Parametry techniczne:
Właściwości elektryczne: | |
Styl montażu: | Montowanie paneli |
Styl zakończenia: | Przez dziurę |
Liczba gangów: | 2 Gang |
Orientacja: | Horyzontalny |
Liczba zakrętów: | 1 zakręt |
Rodzaj wału: | Gładkie / w szczelinie |
Rodzaj: | Włókiennicze |
Masę jednostkową: | 120,700 g |
Model: | o pojemności nieprzekraczającej 10 W |
Wyrzucanie | Metalowe płytko 3/8 (9,53 mm) D x 3/8 (9,53 mm) L |
Rodzaj węzła spinalnego | CW Audio C-P ±20 % |
Wartość oporu | 100K. |
Efektywny kąt elektryczny | (Zgęszczenie dźwięku) 225 ° ± 5 ° |
Zmiany oporu kontaktowego | ± 1 % |
Odporność izolacyjna (500 VDC) | .1,000 megohm minimum |
Charakterystyka środowiskowa: | |
Zakres temperatury pracy: | -40 °C do +125 °C |
Zakres temperatury przechowywania | -55 °C do +125 °C |
Zakres temperatury | ± 1000 ppm/°C |
Zmiana całkowitego oporu | maksymalnie ±2 % |
Zmiana stosunku napięcia | maksymalnie ± 5% |
Życie ładunkowe. | 1Tysiąc godzin. |
Żywotność rotacyjna (bez obciążenia) | 100,000 cykli |
Charakterystyka mechaniczna: | |
Siła zatrzymania | 330,89 N-cm (3 lb-in.) |
Kąt mechaniczny | 300 ° ± 5 ° |
Moment obrotowy | 00,3 maks. ponad średni moment obrotowy |
Wstawianie | 1.7-2.0 N-m (15-18 lb-in.) maksymalnie |
Zmiany | 0.35 N-cm (0,5 oz.-in.) maksymalnie w przemieszczeniu wału o 45 ° |
Nasza zaleta
Projektowanie i prototypowanie i baza automatyzacji w Dongguan, centrum produkcyjnym w południowym Chinach.
10+ oddanych i doświadczonych inżynierów i projektantów w dziale badań i rozwoju.
Centrum produkcyjne w prowincji Syczuan w pobliżu pomostu rzeki Jang-si i lotniska w Chongqing.
10+ linii produkcyjnych, 100+ doświadczonych kierowników i pracowników.
Pomoc klientom szybko zaprojektować swoje pomysły do masowej produkcji rozwiązań, i kompletne prototypu projektowania, rozwoju i weryfikacji.
