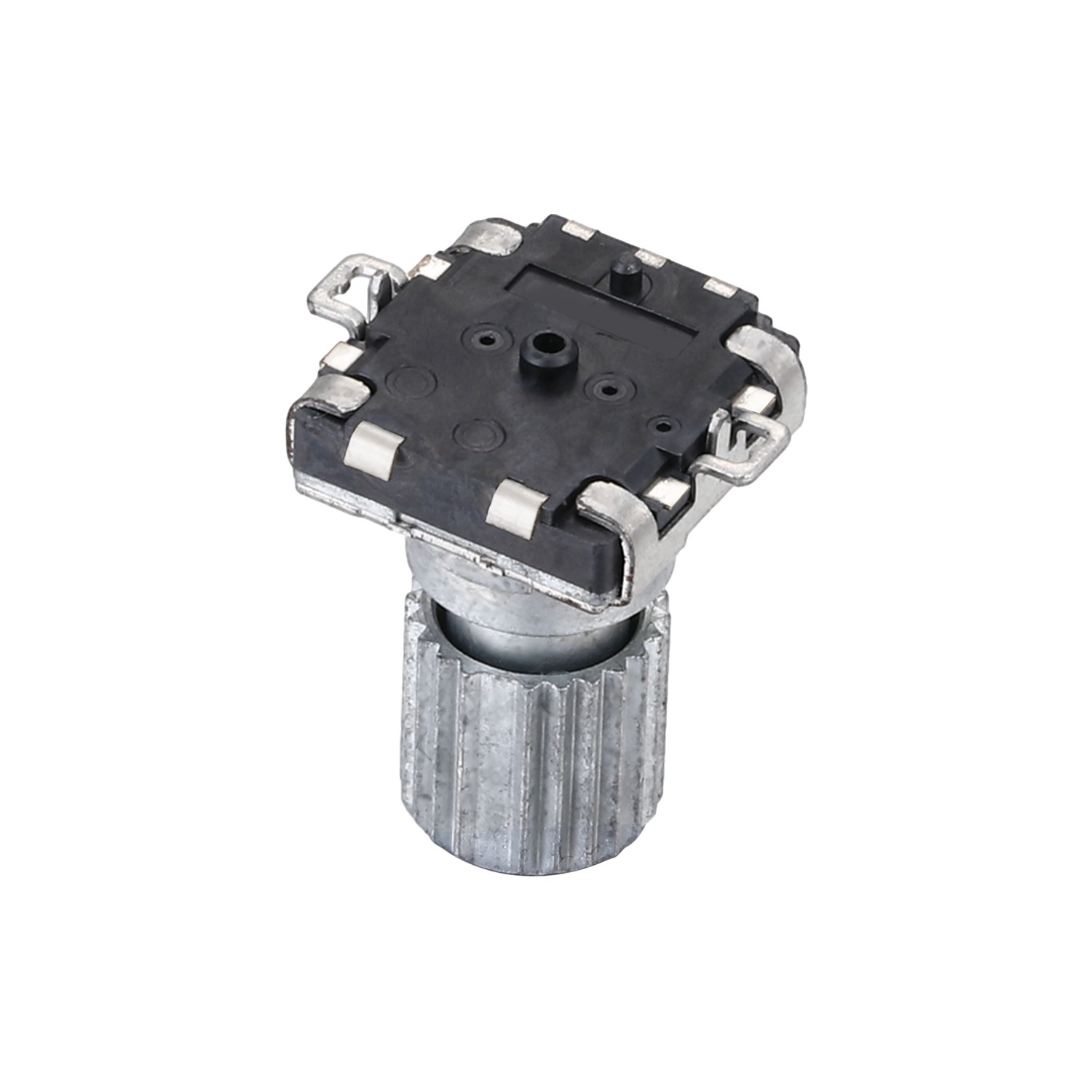

EC11 Encoder Metal Shaft Rotary Encoder Incremental Rotary Encoder dla wzmacniacza audio
Opis
Koder rotacyjny z serii EC11 o niewielkim rozmiarze 11 mm do dźwięku samochodowego jest zazwyczaj przetwarzany gdzie indziej w informacje takie jak pozycja, prędkość i odległość.Jest 15 impulsów, 30 przycisków.Używane głównie do regulacji objętości, temperatury, częstotliwości i funkcji przełączania./ - Co?koder przyrostowyjest liniowym lub obrotowym urządzeniem elektromechanicznym, które ma dwa wyjściasygnały,Aa takżeB, które emitują impulsy podczas ruchu urządzenia.Wspólnie,Aa takżeBsygnały wskazują zarówno wystąpienie i kierunek ruchuSzybkość węzłu może być dostosowana do różnych wymagań.
Specyfikacja
| Wydajność przełącznika |
| Numer obwodu: |
SPST |
| Moc nominalna: |
1A 16V prąd stały |
| Przełącznik moment: |
500 gf.cm maksymalnie |
| Zakres przełączania: |
40o max. |
| Czas eksploatacji bez obciążenia: |
30,000 cykli 100mΩ maksymalnie |
| Czas eksploatacji przy obciążeniu: |
30,000 cykli 200mΩ max |
| Odporność początkowego kontaktu: |
100mΩ maksymalnie |
| Odporność izolacyjna: |
100mΩ min.250V prądu stałego |
| Przeciw napięciu: |
300 V prądem przenośnym przez 1 minutę |
| Charakterystyka mechaniczna |
| Całkowity anioł obrotowy: |
300°±5o |
| Odciągacz: |
16 |
| Moment obrotowy: |
150 ~ 350 gf.cm |
| Siła zatyczki obrotowej: |
3kgf.max/Alu; 3,5kgf max/Brass; 4,0kgf max/Czepionka |
| Siła odpychania wału: |
8Kgf.max |
| Moment obrotowy: |
20~200f.cm CC: moment kliknięcia: 60~400gf.cm |
| Wrzucanie węzła: |
Max:0.6*L/20mm P-P max |
| Wibracja: |
10 do 50 do 10 Hz/min. amplituda wynosi 1,5 mm dla wszystkich częstotliwości. |
| Wydajność elektryczna |
| Liczba impulsów/przerywania |
16/16 |
| Charakterystyka: |
z przełącznikiem tłoczeniowym/przełącznikiem obrotowym |
| Odporność izolacyjna: |
100mΩ min.250V prądu stałego |
| Trwałość |
| Czas eksploatacji bez obciążenia: |
20,000 cykli 100mΩ maksymalnie |
| Wydajność środowiskowa |
| Zimno: |
-40°C ± 2°C przez 96h |
| Suche ogrzewanie: |
85oC±2oC przez 96h |
| Ciepło wilgotne: |
40 ± 2oC, 90 do 95% RH przez 96H |
Cechy
1. Różnorodność metod montażu do wyboru.
2.Przełącznik naciskowy z przemieszczeniem 0,5 mm
3Długość i kształt wału można dostosować.
4. Projekt podwójnej osy
Nasza zaleta
1. 4 automatyczne linie produkcyjne, ponad 100 doświadczonych pracowników dla produktów o wyższej precyzji.
2. 10+ oddanych i doświadczonych inżynierów i projektantów w dziale badań i rozwoju.
3. ODM / OEM usługa spersonalizowana. Pomóż klientom szybko zaprojektować swoje pomysły w rozwiązania masowej produkcji i ukończyć projekt prototypu, rozwój i weryfikację.
4Profesjonalne instrumenty testowe i zespół, aby zapewnić jakość produktu.
Częste pytania
• P: Czy mogę dostać próbkę od Państwa?
• A: Tak, możemy dostarczyć darmowe próbki do testowania, prosimy o kontakt z nami za darmo i powiedz nam, który produkt potrzebujesz.
• P: Czy akceptujecie dostosowanie?
• A: Tak, dostosowanie jest akceptowalne, prosimy o kontakt z naszym personelem sprzedaży w celu konsultacji.
• P: Czy możecie udzielić pomocy w kwestiach technicznych?
• A: Tak, mamy ponad 10 lat doświadczenia w zakresie badań i rozwoju w branży potencjometrów elektronicznych.
