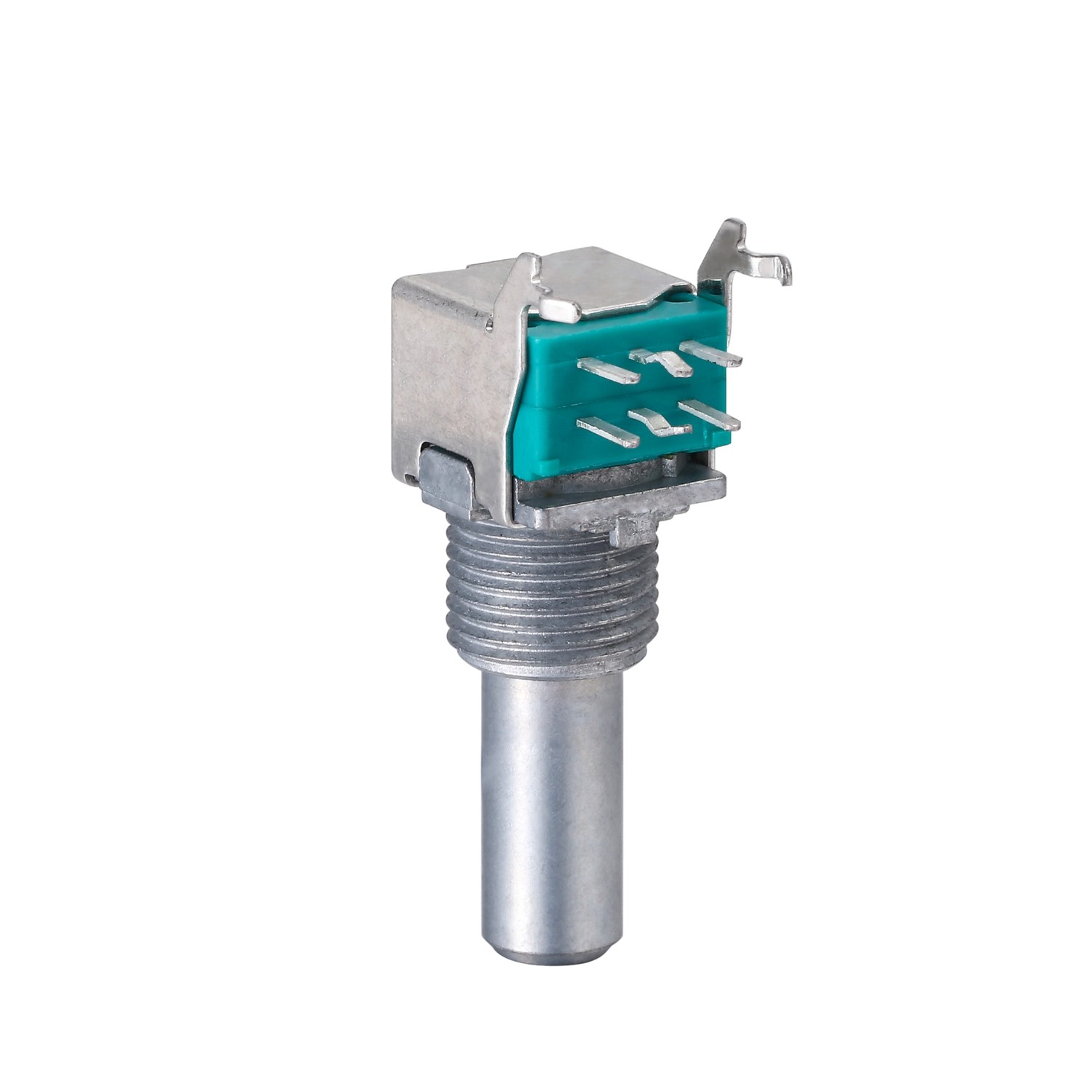

Włókno metalowe podwójne 15000 cykli 100mΩ Maksymalny potencjometr obrotowy dla urządzenia audio
Opis produktu:
Potencjometr obrotowy jest zmiennym rezystorem (komponentem elektromechanicznym), polega na szczotce, aby przesunąć się po ciele rezystora,w obwodzie w celu uzyskania pewnego związku z napięciem wejściowym napięciem wyjściowym, więc nazywa się potencjometrem.
Ponieważ jednostka wartości oporu potencjometru obrotowego jest taka sama jak jednostka oporu, jego jednostką jest również ohm
Kluczowe cechy:
- Oporność: 100kΩ
- Dostępne w różnych konfiguracjach
- Praktycznie nieskończona izolacja obwodu elektrycznego
- Opcje wału metalowego lub plastikowego
- Zgodność z RoHS
Zastosowanie:
Potencjometr obrotowy jest głównie stosowany w produktach komunikacyjnych, walkie-talki, wzmacniacza mocy samochodowych, multimedialnego dźwięku, inteligentnego domu, urządzeń peryferyjnych komputerowych itp. Jego funkcje obejmują głównie:dostosowanie objętości, regulacja natężenia światła, wybór menu, regulacja prędkości, regulacja temperatury itp.Głównymi parametrami potencjometru obrotowego są liniowość, wartość oporu, moc znamionowa, hałas obrotowy, temperatura, charakterystyka zmiany oporu, impedancja izolacyjna itp.
Parametry techniczne:
| 1Charakterystyka elektryczna |
| Odporność całkowita |
200Ω-2MΩ |
| Tolerancja całkowitego oporu |
200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
| Odporność pozostałości |
20ΩMax. |
| Moc nominalna |
Wymagania dotyczące:0.05 W, Audio Taper 0.025 W |
| Odporność izolacyjna |
100MΩ min. 250V prądu stałego |
| Hałas |
100 mV maksymalnie |
| Przeciw napięciu |
100 V prądem przenośnym przez 1 minutę |
| Maksymalne napięcie robocze |
50V AC/20V DC |
| Błąd zespołu stosowany do części podwójnej jednostki do celów sterowania głośnością dźwięku |
-40dB do 0dB: maksymalnie 3dB (kompatybilne z pojazdami: -60dB do 0dB: maksymalnie 1,5dB) |
| 2.Właściwości mechaniczne |
| Siła zatyczki obrotowej |
Min:3kgf |
| Totalny kąt obrotu |
280o±10o |
| Moment obrotowy całkowitego |
10-100 gf.cm |
| Główna siła odpychania |
Min:8kgf 10s Min |
| Wybieg klucza |
Maksymalny: 0,5*L/20mm P-P |
| Siła końcowa |
5N przez 1 minutę |
| 3Charakterystyka przełącznika |
| Typ przełącznika |
SPST |
| Moc nominalna |
0.1A 16V prądu stałego |
| Przesyłka momentu obrotowego |
200-800 gf.cm |
| Zmień kąt |
40o Max |
| Żywotność bez obciążenia |
15000 cykli 100mΩ Max |
| Żywotność eksploatacyjna przy obciążeniu:jako nominalna |
15000 cykli 200mΩ Max |
| Odporność początkowego kontaktu |
100mΩ Maks. |
| Odporność izolacyjna |
100MΩ min. 250V prądu stałego |
| Przeciw napięciu |
300 V prądem przenośnym przez 1 minutę |
| 4.Wykonanie w zakresie ochrony środowiska |
| Zakres temperatury pracy |
-10oC do +70oC |
| Zakres temperatury przechowywania |
-40 °C do +85 °C |
| 5.Wskaźnik ciepła spawania |
| Lutowanie ręczne |
96.5 Sn/3.0 Ag/0.5 Cu Przedany drut lub nieczysty drut węzłowy 280oC Maks. przez 3 sekundy |
| Lutowanie falami |
96.5 Sn/3.0 Ag/0.5 Cu Sprzedany drut lub nieczysty strumień 260oC Maks. przez 5 sekund |
Nasza zaleta
Projektowanie i prototypowanie i baza automatyzacji w Dongguan, centrum produkcyjnym w południowym Chinach.
10+ oddanych i doświadczonych inżynierów i projektantów w dziale badań i rozwoju.
Centrum produkcyjne w prowincji Syczuan w pobliżu pomostu rzeki Jang-si i lotniska w Chongqing.
10+ linii produkcyjnych, 100+ doświadczonych kierowników i pracowników.
Pomoc klientom szybko zaprojektować swoje pomysły do masowej produkcji rozwiązań, i kompletne prototypu projektowania, rozwoju i weryfikacji.
Częste pytania:
- P: Jaka jest nazwa tego produktu?
- Odpowiedź: Nazwa towarowa tego produktu to Sanni.
- P: Gdzie ten produkt jest produkowany?
- A: Ten produkt jest wytwarzany w Chinach.
- P: Jaka jest funkcja potencjometru liniowego?
- A: Potencjometr liniowy jest używany do pomiaru i kontrolowania ilości prądu elektrycznego przepływającego przez obwód.
- P: Jakie jest maksymalne napięcie, które ten potencjometr może obsłużyć?
- Odpowiedź: Maksymalne napięcie, które ten potencjometr może obsłużyć to 10 V.
- P: Czy ten produkt jest odpowiedni zarówno do obwodów AC, jak i DC?
- O: Tak, ten produkt jest odpowiedni zarówno do obwodów AC, jak i DC.
